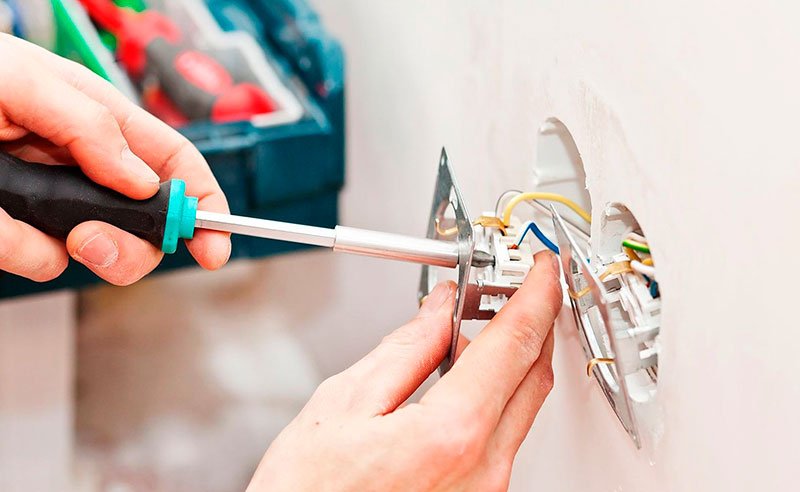

عملية تركيب مآخذ ومفاتيح أيدي الخاصة

في الشقة، منزلك أو المرآب الخاص بك لا يمكنك أن تفعل دون ربط منافذ ومفاتيح. يمكنك أن تفعل ذلك بسهولة وبسرعة بأيديكم. في بعض الأحيان تحتاج إلى استبدال القديمة. هذا ليس صعبا، ولكن هناك قواعد وتوصيات. في البداية، يجب عليك التفكير في أين وكيف العديد من مآخذ التي تحتاج إليها، إما واحدة أو مزدوجة في ضميمة واحدة. وعادة ما يتم ذلك عند تصميم الرسم التخطيطي الأسلاك.

من المهم مراقبة إجراءات السلامة في هذه العملية، إذا قمت بتوصيل منفذ نفسك. يجب أن يتم التثبيت فقط في غياب الجهد في الأسلاك، وهذا هو، عندما يتم إيقاف تشغيل الطاقة في لوحة المفاتيح.

المعايير العامة هي كما يلي: من الأرض يجب أن يكون المقبس على ارتفاع 30 سم على الأقل، من عتبة النافذة – لا يقل عن 10 سم، ولا يقل عن متر من المدخل. وفي جوانب أخرى، يمكن اختيار الارتفاع بشكل فردي، استنادا إلى اعتبارات عملية. وفقا للمعيار الأوروبي، وارتفاع مآخذ هو 30 سم، ومفاتيح 90 سم.

في المطبخ فمن المستحسن لتثبيت مآخذ أعلى، بحيث تقع فوق طاولة المطبخ. أيضا، لأسباب جمالية، جميع المنافذ في مناطق المعيشة يجب أن يكون في نفس الارتفاع. إذا وضعت لهم في غرفة جديدة، بأيديكم، بمناسبة مقدما الارتفاع المطلوب وتأخذ بعين الاعتبار عند وضع الأسلاك الكهربائية.

قبل تثبيت المنافذ من المهم اختيار النوع الذي تحتاجه. هناك أيضا المتغيرات الخفية أو الجدار. واستنادا إلى معايير البلدان المختلفة، تنقسم إلى:

1. السوفييتي. عدم وجود اتصال جيد بسبب ضعف شوكة تناسب. هناك استبدال هائل منهم من قبل الأنواع الأخرى.
2. الأوروبي القياسية. يمكنك تمييزها عن جسر الهبوط العميق. روزيت مثالية تقريبا. العيب هو واحد فقط – المكونات هو ضيق جدا.
3. الولايات المتحدة. مع الشقوق مستطيلة. في بلادنا لا تستخدم.

وبحلول التصميم، تنقسم جميع المنافذ إلى عدة أنواع:

1. مغلقة والمقابس راحة. المثبتة في صناديق مع الأسلاك أخفى، مغمورة في الجدار. هناك إصدارات مزدوجة في مسكن واحد؛
2. مغلقة وغير المقابس المقابس. الغطاء الواقي – من جميع الجوانب.
3. فتح قابس المكونات. تركيبها بأيديكم هو أسهل، لأنك لا تحتاج إلى مربع في الجدار وحفرة تحت ذلك؛
4. بشكل منفصل يمكنك شراء مأخذ التبديل مربع.

وهناك أيضا مآخذ الهوائي مع موصل لكابل الهوائي، والهاتف لموصلها ومثل جهاز الكمبيوتر الخاص بها. هناك أيضا موصلات الطاقة للاتصال إلى ثلاث مراحل أو مرحلة واحدة شبكة من معدات مختلفة.

بعد اختيار مكان وشراء هذا النوع من منفذ و بودروزيتنيك (صناديق تحت ذلك) تحتاج إلى الاستعداد للعمل نفسه. أنت لا تحتاج إلى أشياء كثيرة:

• مفك “زائد– ناقص”، سكين، كماشة.
• الشريط العازلة أو غيرها من المواد العازلة؛
• اختبار المرحلة؛
• المرمر أو الجبس.

عندما كل ما تحتاجه على يديك، يتم إيقاف الجهد في الشبكة وفحصها مع مفك، يمكنك البدء في استبدال منفذ بيديك.

فيديو “كيفية القيام بالعمل بنفسك”

في حالة واحدة، عندما مأخذ مفتوح، هو ببساطة ثابتة على الجدار مع مسامير. في الآخر، مطلوب مربع من بودروزيتنيك. إذا كان المنزل هو جديد، وسوف تحتاج إلى إجراء الأسلاك إلى المكان الصحيح وجعل ثقب في الجدار تحت المربع.

أولا، لتثبيت مأخذ مخفي، يجب إدراج مربع في الجدار، من دون الجزء الداخلي. الجبس أو المرمر هو ثابت داخل، كما أنه من المرغوب فيه لإغلاق جميع المفاصل. هناك طريقة لإصلاح مربع على مسامير، ولكن في هذه الحالة سيكون لا يمكن الاعتماد عليها لعقد.

يتم تنظيف طرفي الأسلاك. فمن المستحسن حلها مع الصنوبري. يتم جلب الأسلاك إلى الجزء العامل من منفذ جديد، ثم يتم إدراجها في مربع وتشديد الساقين يتم تشديد. إذا لم يكن لديك شقتك سلك أرضي، ثم التثبيت هو أسهل. يتم تثبيت سلك التأريض في المركز.

لا يهم أي سلك متصل إلى المرحلة أو الصفر. ولكن إذا كان لديك أسس، تحتاج إلى التنقل في ألوان الأسلاك:

• وعادة ما تكون المرحلة الأحمر والأبيض أو البني.
• الأرض الأخضر، الأصفر؛
• صفر هو دائما إما الأسود أو الأزرق.

يمكن أن يتم الأسلاك بطريقتين. الأول هو لف سلك في اتجاه عقارب الساعة، والثانية – تنظيفها وتسطح بين المشابك والمسمار بإحكام. يمكن إزالة العزل مع كماشة (يجب أن يكون الشقوق الخاصة)، أو مع سكين.

وضع جزء العمل من المقبس في المربع وتحديد آمن في مقاطع في ذلك، تثبيت الجزء الأمامي، الذي هو دائما تقريبا موجودة في وسائل الحديثة.

قبل تثبيت قاطع الدائرة، فمن الضروري للتحقق من أي سلك المرحلة والتي صفر. للقيام بذلك، استخدم مفك براغي خاص لمس السلك قبل فصل لوحة المفاتيح. في المرحلة، سوف مؤشر تضيء. تذكر أين واحد من الأسلاك وإيقاف التيار الكهربائي، يمكنك المضي قدما لتثبيت التبديل نفسه. تتطلب قواعد التركيب أن كسر الكسارة وتشغيل دائرة الطور.

أيضا، هناك خيارات للمأخذ ومربع التبديل. عادة في مثل هذه الكتل، هناك مفتاح على الجزء العلوي، منفذ على الجزء السفلي. إن تركيب مثل هذه الوحدة ليس صعبا. يتم فتح الوحدة نفسها، يتم تغذية الصفر والمرحلة إلى الجزء منفذ، يتم تشديد مسامير، ومن ثم يتم تثبيت التبديل.

الدائرة من اتصاله بحيث أن المرحلة يجب دائما انقطاع، و صفر – لا. إذا كان لديك عدة مفاتيح، تحتاج إلى التأكد من أن الحمل على هذه السلسلة أو تلك صحيحة. في مفتاح ثلاثة مفتاح، المفتاح المركزي أربعة أسلاك، في أقصى – ثلاثة.

نظام التثبيت بسيط وشبه تركيب منفذ. فمن الضروري لإزالة الزر الخارجي للتبديل، وضع السكن على الجدار مع مسامير. تتم إزالة المفاتيح الداخلية عن طريق فك البراغي الصغيرة قطريا. على جزء العمل نفسه هناك أيضا اثنين من مسامير الاتصال، وهناك حاجة إلى اثنين آخرين لنقل آلية فاصل من مأخذ الفرعي.

يجب أن تكون مسامير الاتصال مفكوك، الأسلاك تنظيفها وتعلق، ثم تشديد مسامير. تأكد من معرفة ما إذا كان السلك فضفاض، وإال قد يحترق االتصال. بعد توصيل الأسلاك، تحتاج إلى إعادة تعيين المفاتيح الداخلية، إدراج جزء التشغيل من التبديل إلى مربع، وتشديد مسامير فاصل ووضع مفاتيح خارجية.

وتستخدم قواطع الدائرة في لوحة المفاتيح. قواعد التثبيت بسيطة. أولا، يتم إيقاف الجهد وفحصها بواسطة مؤشر.

يتم وضع التبديل على الهبوط دين السكك الحديدية، قطعت مع قفل خاص. حوالي 1 سم ينبغي تنظيف الأسلاك. في اثنين من المشابك العلوي، يتم إدخال المرحلة التمهيدية والصفر، وهما أقل هي المرحلة المنتهية ولايته وصفر. فمن الضروري للتحقق من موثوقية الاتصال. بعد ذلك، قاطع الدائرة جاهز للتشغيل.

فيديو “تركيب وتركيب نفسك”

من هذا الفيديو سوف تتعلم كيف بسرعة وكفاءة، والأهم من ذلك، وفقا لجميع المعايير والمتطلبات، وتركيب مآخذ أو مفاتيح.

مآخذ ومفاتيح في الشقة: الجهاز، واستبدال، ونقل، والرسوم البيانية الأسلاك

تركيب المقابس بواسطة يد واحدة هي واحدة من الأعمال المنزلية الأكثر شيوعا. ويبدو أن لا شيء معقد. ولكن دعونا نتذكر قوانين مورفي، المستمدة لا من قبل “إبريق الشاي”. واحد منهم يقول: “إذا كان الجهاز لا يزال لا يريد أن العمل، ثم تأخذ، وأخيرا، وقراءة التعليمات!”.

لمأخذ كهربائي، وهذا الجهاز البسيط، بشكل عام، لم تصبح مصدرا للقلق، وحتى خطر، وخاصة في شبكات الإسكان عالية الحمل الحديثة، تحتاج إلى معرفة الكثير جدا عن ذلك وأساليب التثبيت. قواعد تركيب المنافذ هي أيضا ذات الصلة من وجهة نظر التوافق الكهرومغناطيسي: إذا تركيبها بشكل صحيح وسليمة بشكل صحيح، والحاجة إلى مرشحات مكبسة الضوضاء مكلفة وأجهزة واقية إضافية لا تنشأ عادة.

ومن المهم أن: والمقبس هو المفاتيح الكهربائية، وعلى هذا النحو، يتطلب جميع احتياطات السلامة وفقا ل بتب للعمل. على وجه الخصوص – وجود على موقع العمل من مساعد (ل بتب – “الإشراف على العمل”)، تدرب على تقديم الإسعافات الأولية في حالة حدوث صدمة كهربائية.

عند تركيب التركيبات الكهربائية من قبل نفسك، يجب مراعاة القواعد التالية:

• الأعمال الكهربائية التي يتعين القيام بها في شقة دي تنشيط.

وهذا هو، أولا تحتاج إلى تنفيذ جميع العمليات المساعدة: ضرب الأسوار، حفر ثقوب والثقوب، ووضع الكابل، دون الاتصال، وربط الأسلاك الماضي.

• أولا وقبل كل شيء، يجب التحقق من كل سلك توصيل بواسطة مؤشر المرحلة.

واحدة من الأحكام العامة من بتب يقرأ: “عند العمل على التركيبات الكهربائية، وتذكر أن الجهد على أجزاء حية دينيرجيزد يمكن أن تظهر فجأة في أي وقت.”

• تركيب منفذ أو التبديل ينبغي أن يتم تجنب الاتصال من الموصلات العارية مع الجسم.

وأساليب العمل الأساسية التي تسمح بتركيب التركيبات الكهربائية المنزلية “لا تلمس النحاس” موضحة أدناه.

• في حالة حدوث صدمة كهربائية، تذكر أن الشيء الرئيسي في هذه الحالة هو استجابة سرعة الاستجابة.

تأثير التيار الكهربائي من 10 مللي أمبير لمدة 0.2 ثانية (سرعة ذكي، شخص سريع الطرد دون تدريب خاص) يسبب إفلاتيراتينغ غير طوعي البيانات. نفس، لمدة 1 ق – قشعريرة، يرتجف، والأحاسيس المؤلمة، والتي خلال النهار يمكن أن تزيد إلى الحد الذي يتطلب دخول المستشفى. نفسه، لمدة 10 ثانية أو أكثر – الإغماء والرجفان من عضلة القلب، الأمر الذي يتطلب عناية طبية عاجلة لمدة 15 دقيقة، وإلا فإنه سوف يكون متأخرا جدا.

وهذا هو، إذا كان سيد “اشتعلت”، تحتاج إلى سحب له من قبل الملابس وتحطم معا على الأرض، وعدم تشغيل في الرواق لإيقاف الجهاز. فمن الأفضل أن تكذب جنبا إلى جنب مع كدمات أو كسور من واحد في الأرض، والثانية قيد التحقيق.

يتكون مأخذ التيار الكهربائي من لوحة اتصال في التجمع، غطاء الزخرفية مع المسمار الأسير (مسامير) وجرة. يتم توفير المقبس مع:

1. تثبيت الكفوف، الصلب المصبوب ثابتة (في الشكل على اليسار) أو المنقولة اشتعلت على مسامير، في الشكل. في الوسط وعلى اليمين.
2. الاتصال، المرحلة والصفر، متطابقة في التصميم، والتأريض، وتقع بشكل منفصل.
3. محطات توصيل الأسلاك إلى جهات الاتصال.

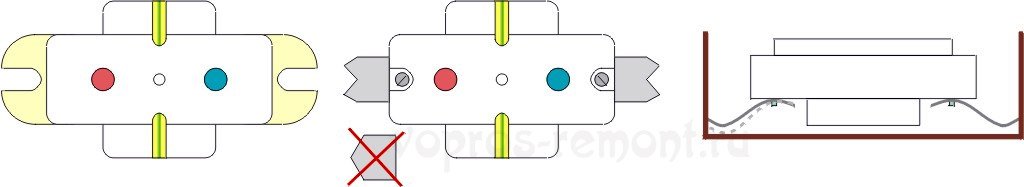

منصات الاتصال من مآخذ

1. منصات مع الكفوف المنقولة على مسامير لتثبيت في العرعر هي إلى حد ما أكثر صعوبة (انظر أدناه)، ولكن هذا التصميم يسمح لك لضبط الموقف من لوحة في الارتفاع والميل بدقة على الحائط. تحتاج فقط لمتابعة عند شراء، بحيث القدمين ذات شقين. الحذاء مع الكفوف ذات أسنان واحدة سوف تخفف قريبا، انظر الشكل. في المركز.
2. يمكن أن تكون المرفقات إما أن تعلق على جهات الاتصال عن طريق مسامير، لذلك يتم جنبا إلى جنب مع جهات الاتصال. وهذه الأخيرة أكثر موثوقية. يجب أن يتم لمس أول قبل تثبيت منفذ، تزييت أجزاء التزاوج مع عجينة موصل (لحام الباردة) وتشديد مع مسامير ضيقة.
3. المحطات على جانب من الأسلاك يمكن أن تكون على حد سواء مشدود و “فرش”، التي يتم فيها إدراج نهايات عارية من الأسلاك ببساطة. هذه الأخيرة هي موثوقة للغاية، ولكن لا تسمح الحاجز: السلك لابد من سحبها بالقوة، والفرشاة في نفس الوقت ينهار. يتم تشحيم المحطات المسمار مع لحام الباردة قبل بدء السلك.

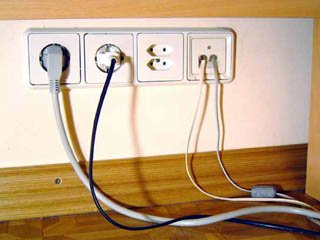

مآخذ مع مفاتيح يمكن أن تكون واحدة أو مجتمعة في بناء واحد مع غطاء مشترك وجرة، انظر الشكل. على اليسار. آخر واحد هو وحدة روزيت. وتسمى عدة مقابس مثبتة على الحائط في صف مجموعة مأخذ، في الشكل. في المركز. يتم تثبيت التبديل، سواء كجزء من وحدة واحدة منفصلة، ​​في الحشو التقليدية.

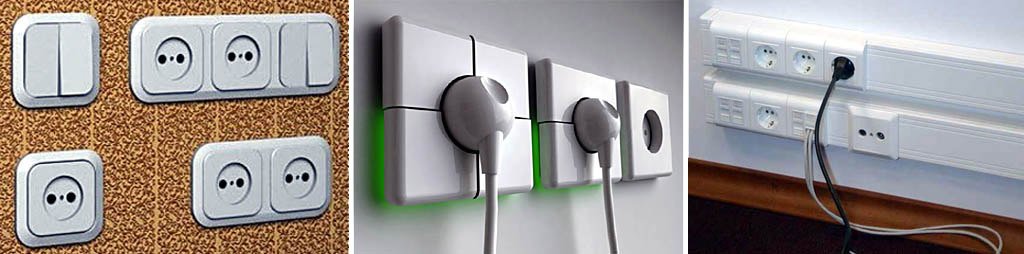

أنواع مآخذ، مجموعة مأخذ ووحدة مأخذ في مربع التثبيت الكهربائي

يمكن أن تشمل أيضا هيكل وحدة C جدار مآخذ إشارة (الهاتف، والتلفزيون، والإنترنت)، جهاز توقيت، “مضمونة”، وكسر مأخذ عندما تطرق إلى جهة الاتصال المرحلة وغيرها. وحدات منفذ المتطورة غالبا ما تكون جزءا من مربعات الكهربائية، في الشكل. على اليمين.

وينبغي أن يقال على مربعات على وجه التحديد. يجب وفقا لPTB، ومتطلبات الطاقة وإشارة الكابلات PUE EMC لا تتلامس وعبر بعضها البعض، بحيث elektrokoroba أديت تقسيم، ويأتي كل قسم لمحطاتها. عند وضع الكابلات في مربع، تحتاج إلى تتبع الاتفاقيات في الأقسام، بحيث لم يكن لديك لتحويل كل شيء بعد ذلك.

اختراع بسيط ولكن مفيد جدا هو مقبس علوي حديث، انظر الشكل. انها تسمح لك:

• لاستبدال منفذ مع بودروزيتنيك “قتل تماما”، دون انتهاك الطلاء الزخرفية من الجدار: الغطاء يغلق تماما لوحة التركيب.
• استبدال المنافذ القديمة مع اليورو دون تغيير بودرونيت ودون لمس الجدران.
• وضع ورود على لوحة الجدران على طول قفص، وليس معرفة المسافة إلى جدار القاعدة.
• في مجموعة مع بودروزيتنيكوم خاصة، انظر أدناه، تثبيت مآخذ في غلاف الجص مع زيادة القوة والموثوقية.
• مع ذلك، لتثبيت مآخذ حريق في الجدران الخشبية – حتى في حالة قوس، أولا وقبل كل يغلق من خلال مقطع معدني، دون نشر أكثر على طول الأسلاك. يتم تشغيل الحماية، أو تحرق الأسلاك في المحطات قبل وصول الحريق إلى الشجرة.

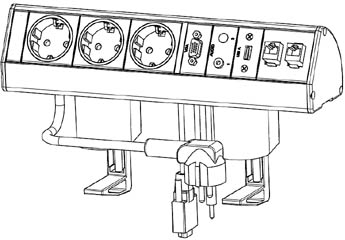

بالنسبة لخصائص المستهلك، فإن عكس بوليصة الشحن هو منفذ السحب الذي يكتسب شعبية في أوروبا، انظر الشكل. تبرير تصميم: يقولون، “الخيزران” من مخرج تراجع لا يفسد الداخلية. ولكن، آسف، ومأخذ في أي شيء تشمل أي وقت مضى، وعموما لا تحتاج إليها، وطردوا من الجدار أو الكلمة (نعم، نعم، وبذلك!) بإنشاء وحدة travmo- والكهربائية والحريق الخطر. تقارير الحوادث بسبب منافذ قابلة للسحب هي أكثر من كافية، ولكن المسوقين، والاعتماد على علم النفس المستهلك، لا تزال نجحت في تعزيز هذا “الإنجاز” في السوق.

مقابس منخفضة

المعايير الحديثة لتركيب التجهيزات الكهربائية المنزلية هي ليبرالية تماما: ارتفاع تركيب التبديل هو 160 سم من الأرض، ومآخذ 80 سم لم تعد ضرورية، ولكن فقط الموصى بها. تركيب موزعة على نطاق واسع من وحدات منفذ 30 سم من الأرض، انظر الشكل. ويعتبر الحد الأدنى لارتفاع الحد الأدنى 25 سم؛ مع زيادة دراماتيكية أصغر في احتمال وقوع حادث أثناء التنظيف الرطب. الحد من ارتفاع تركيب منافذ لا يثير أي اعتراضات من كهربائيين إذا كانت الشقة لديها التجمع (جهاز إيقاف الحماية). عدد منافذ في الشقة لا يقتصر بأي شكل من الأشكال.

في الحضانة، على العكس من ذلك، فمن المستحسن أن يتم تعيين وحدات روزيت مع مفاتيح الضوء وحماية اللمس في 150-170 سم من الأرض. في هذه الحالة، أصغر لا يمكن الوصول إليهم، والذين هم من كبار السن وبالفعل يعرف كيفية التعامل مع الكهرباء، وسيتم أقل يميل إلى الوجه أو كزة دون جدوى – الذراع لسحب عالية.

ومع ذلك، ينبغي أن يلاحظ بعض القواعد لاغلاق الأسلاك في المقبس. أنها تقلل إلى حد كبير من احتمال وقوع حادث وتسهيل استكشاف الأخطاء وإصلاحها.

أولا، من المعتاد للكهربائيين أن الاتصال المرحلة تكون أقرب إلى النافذة. إذا كان موقف منفذ النسبية للنافذة غامضة، يجب أن تكون المرحلة على اليسار، إذا تواجه منفذ.

قم بتوصيل الكابل بمأخذ التيار الكهربائي

ثانيا، تحمل الشركة الحد الأدنى للطول مباشرة في محطة لا يمكن أن يكون: بسبب الجدران تشوه الحرارية والاتصالات كابل مع مرور الوقت تنتهك وبشكل موثوق perezadelat نهايات القصيره للمنفذ الجديد سيكون صعبا للغاية. يجب أن يتم توصيل المقبس عن طريق تمرير الكابل تحت كتلة المحطة الطرفية (هناك دائما فجوة خاصة لهذا)، كما هو مبين في الشكل. إذا كان الكابل مستدير وسميكا جدا، تحتاج إلى إزالة قطعة من قشرتها وإجراء الأسلاك، مرتبة في صف واحد.

ثالثا، عند تتبع منصات مع الأسلاك، الصفر والحماية يجب أن تبقى من جانب واحد، والمرحلة من الجانب الآخر. ويظهر هذا أيضا في الشكل.

رابعا، يمكن توصيل سلكين إلى كل محطة، ولكن يتم ذلك فقط للاتصال الكهربائي بين منافذ في مجموعات وحدات. لتغذية من خلال المقابس المصابيح الثابتة والمجموعات والنائية وحدات، ناهيك عن المستهلكين “على عقدة”، في أي حال من الأحوال لا، انظر ما يلي. التين.

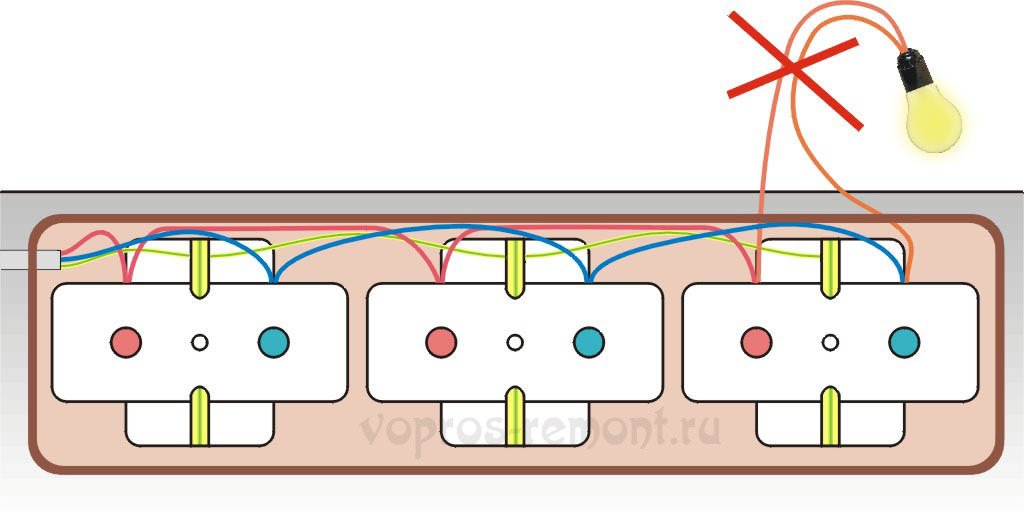

توصيل مآخذ في الوحدة النمطية

ثم السؤال الذي يطرح نفسه: ماذا سيكلف هذا الأسلاك إذا من متر سحب فرع منفصل لكل مجموعة؟ فقط في وحدة مأخذ مع المدمج في محطة كتلة، واحدة لكل غرفة أو أقل. وتسمى هذه الوحدات وحدات مع الدروع الصغيرة. هنا في الأسلاك على الغرفة من الإحصاءات لوحة مصغرة لا تظهر زيادة في معدل الحوادث. النقطة هي أن السلطة يجب أن تستهلك في مكان الاتصال، وعدم الذهاب من خلال محطة الإناث حتى الآن.

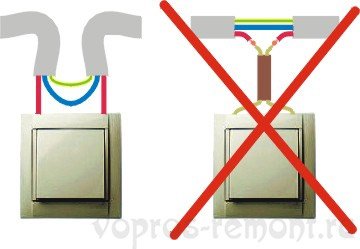

وأخيرا، حول مثل هذه العملية مثل تركيب التبديل. من الناحية الفنية، يتم تثبيت التبديل في نفس مأخذ الفرعي في نفس الطريقة كما مأخذ، انظر أدناه. ولكن عند تثبيت التبديل قطب واحد يجب أن تكون متصلا إلى كسر سلك المرحلة. الإدراج في الفجوة من الصفر غير مقبول! المرحلة والصفر في التبديل ثنائي القطب يجب أن يكون موجودا بشكل موحد مع مآخذ (المرحلة – اليسار).

في أي حال، إلى التبديل فمن الضروري لخفض حلقة من الكابل، وترك صفر مع حماية غير مقسمة، في الشكل. على اليسار. من أجل الاقتصاد كابل، توصيل الأسلاك العشوائية إلى التبديل، وترك مرحلة كابل مقسمة في مربع تقاطع (جرعة) تحت السقف، كما تم القيام به من قبل، في الشكل. على اليمين.

للعمل مع التجهيزات الكهربائية في الشقة تحتاج إلى الأدوات والمواد التالية:

1. مؤشر المرحلة (مؤشر الطور).
2. مفكات 4-6 ملم، على التوالي وعبر.
3. كماشة مع مقابض عازلة.
4. قاطعات الجانب الناقلات رقم 1 أو رقم 2.
5. تركيب سكين.
6. عزل الشريط الفينيل والقطن.
7. لنقل مآخذ – قبعات عازلة C- نوع (وليس لموصلات إشارة، انظر الشكل أدناه في المركز) ولصق موصل (لحام الباردة).
8. سيليكون تسرب في أصغر حزمة. الإنفاق – غرام.
9. لتثبيت جديد أو نقل مآخذ – الحفر الكهربائية.
10. لتركيب مآخذ للجبس المجلس – حفر مثقاب 67 مم أو 32 مم نافورة، اعتمادا على طريقة التثبيت، انظر أدناه.
11. للتثبيت على الخرسانة – تاج على الخرسانة التي يبلغ قطرها 70-75 ملم وارتفاع 45 مم.
12. التدريبات الصغيرة، المسامير لمسامير الحفر الذاتي.
13. للمبتدئين – بولير العزل.

ملاحظة: مع أساليب التشغيل الموصوفة أدناه، قد تكون هناك حاجة الشريط كما المثبط، لف مقاطع كابل تمر من خلال الثقوب، وليس كعزل.

حول إزالة العزل وغيرها من عمليات العمل تحتاج إلى التحدث على وجه التحديد.

إزالة العزل

المهنيين إزالة العزل من الأسلاك مثل هذا: بوكوريزامي، عقدهم مع الجزء الخلفي من الاسفنج إلى نهاية السلك، لدغة العزل، وليس جلب شفرات الإسفنج إلى النحاس، وسحب. الشيء الرئيسي هنا هو أن نتعلم أن تكون تلقائية. مؤلف هذه الخطوط، لا يزال الشاب كابلان من الفئة الرابعة، مرة واحدة على نزاع تطهير في مثل هذه الطريقة كابل الهاتف خمسمائة (500 زوجا، 1000 الأسلاك). لم المعارضين التفتيش تحت المجهر لم تجد وجبة خفيفة واحدة من النوى النحاس الصلبة 0.32 ملم. الأسوأ من ذلك كله كان في وقت لاحق: جادلوا عن علبة من الفودكا.

ومع ذلك، بالنسبة للمبتدئين، والوجبات الخفيفة من القواطع الجانبية هي على الأرجح قاعدة من استثناء. يصبح وجبة خفيفة بؤرة من التآكل، المحلي الاحماء في الحمل الأقصى وغالبا ما يؤدي إلى الأعطال. لذلك، وبادئ ذي بدء، فمن الأفضل للحصول على متجرد من العزل، وخصوصا لأنه يسمح لك لإزالة غمد كابل دون الانحناء أو قطعه بسكين.

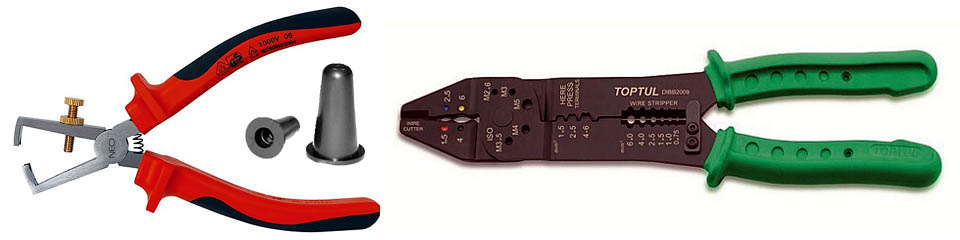

عوازل العزل والأغطية العازلة

سحب العزل، دليل وتلقائية، وهناك أنواع كثيرة. بالنسبة للعمل اليدوي، يتم استخدام المجتذب المجتذب (في الصورة الموجودة على اليسار) والكماشات في أغلب الأحيان، على اليمين في الشكل. يجب تعديل الملقط تحت السلك، مما يبطئ العمل، ولكن بالنسبة للمبتدئين هم الأفضل:

• قطر الوريد تحمل الحالي وسماكة العزل من الأسلاك حتى الشركات المصنعة الرائدة مختلفة إلى حد ما: القراد الموالية الحالي العمل في الواقع كما القواطع الجانبية، دون عناء لضمان. التكيف الدقيق مع المسمار يسمح لك لتجنب الوجبات الخفيفة على سلك من خليج واحد 100٪.
• الملقط تحتاج إلى سحبها طوليا، وليس أفقيا، مثل القراد، مع الحركة، والتي من دون مهارة هو أكثر ملاءمة، وخاصة إذا كانت نهايات قصيرة.
• ويمكن قطع الملقط عن طريق التواء المسمار تعديل، بحيث يمكن قطع الكابل.
• تونغس أرخص من القراد.

عند تنفيذ المنافذ (انظر أدناه)، سيكون لديك على الأرجح لزيادة الكابل. أساليب حديثة من تركيب الأسلاك الكهربائية بشدة لا نوصي جعل وصلات من الأسلاك، ولكن لا تمزيق نفس مواجهة وليس جدار شتروبيت من أجل منفذ واحد!

يتم تقسيم الأسلاك الكهربائية على النحو التالي:

1. من نهايات الأسلاك إزالة العزل من 4-5 سم.
2. ويأخذ كل من الأسلاك، وليس فرضت بقوة، مع بلاتيبوسس، عقد لهم في اليد اليسرى، وراء بقع معزولة.
3. يجب أن تكون الأسلاك موازية، قريبة من بعضها البعض.
4. يجب أن تتطابق مع تخفيضات العزل.
5. كماشة في اليد اليمنى تطور الأوردة في اتجاه عقارب الساعة.
6. عن طريق التواء مرة أخرى تمرير كماشة مع شريحة مع ضغط الضوء.
7. يتم تطبيق نهاية مفك مسطحة إلى جديلة مع لحام الباردة.
8. بسرعة، حتى يتم استيعاب عجينة، وضعت على الغطاء العازل، تحول أيضا في اتجاه عقارب الساعة.
9. عند التصلب من لحام، يتم تقلص السيليكون في مأخذ من الغطاء.

استبدال حرق

في هذه الحالة، فإن أفضل خيار هو تثبيت منفذ علوي في جونكيت القديمة، وخصوصا منذ منصات مأخذ لا تباع بشكل منفصل، والجنكيت القديم قد قاد من وقت لآخر.

يتم نقل نقل منافذ إلى مكان جديد في عملية الكسوة الجدار إلى تمديد الكابل إلى الطول المطلوب ووضعه في قفص قبل بدء الطلاء الفعلي. لصق الأسلاك كما هو موضح أعلاه. كابل السلوك موازية للأرض في ذروة منفذ القديم، تعلق على الجدار مع المشابك. يتم تركيب منفذ جديد إما على الغلاف أو على الجدار الأساسي، انظر أدناه. من المهم أن تترك طويلة بما فيه الكفاية، من 15 سم، “ذيل” كابل على مكان جديد، وهذا سوف يبسط تركيب منفذ.

إذا تم الانتهاء من الجدران، ومخرج يحتاج إلى “انسحبت” من وراء مجلس الوزراء، وعلاوة على ذلك، وإضافة أعشاش، والخيار الأفضل هو وحدة وحدات الزاوية، انظر الشكل. ويمكن تثبيته على يتصاعد العادية في الزاوية، تحت عتبة النافذة أو في أي مكان مناسب. في منفذ القديم، يتم تشغيل الوحدة ببساطة من قبل المكونات بشكل دائم.

ولكن منفذ القديم، قبل عرقلة، فمن الضروري لفرز: تفكيك تماما، وتنظيف جميع الاتصالات الداخلية (ويقول، والشرائح الاتصال مع محطة) وجمعها على لحام الباردة. أيضا، ينبغي أن تكون مشحم محطات مع لحام قبل ختمها. مباشرة قبل التبديل على وحدة، وإزالة غطاء مأخذ، تليين كوة الاتصال مع لحام، وضع الغطاء على، بدوره على وحدة وعدم لمسها مرة أخرى. إذا كنت تتبع هذه القواعد، والمأخذ القديم لن أذكر لكم.

لتثبيت منفذ في جدار خرساني، من المهم أن نعرف سمك النهاية في المستقبل: يجب أن تكون حافة بودروزيتنيك دافق مع الجدار زائد أو ناقص 1.5 ملم. ارتفاع معيار بودروزيتنيك هو 40 أو 44 ملم. في “منتفخ” تقديم وسادة من الخشب الرقائقي، على اليسار في التين. جبل الفكين ويفضل مع مسامير في المسامير. إذا لم يكن هناك ثقوب تثبيت في ذلك، فإنها يمكن حفرها من قبل نفسك، ولكن يجب أن يكون خط الثقوب تحديد عمودي على خط الاتصال، في الشكل. – الحق!

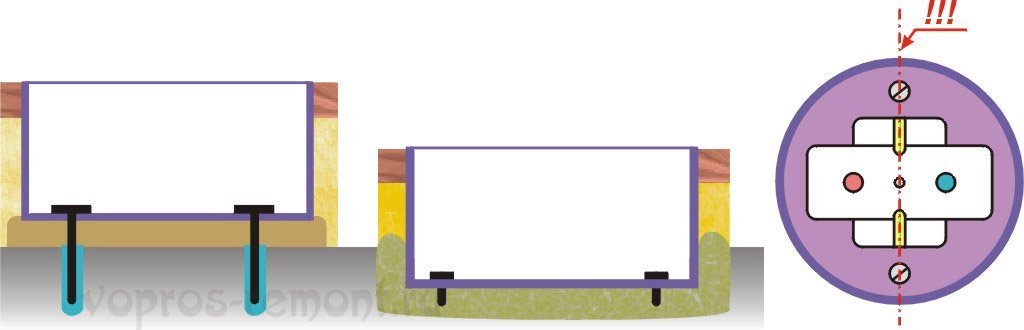

تركيب بودروزيتنيكوف على الخرسانة

إذا كان الجدار هو بالفعل قلص، أو النهاية هو أرق، تحتاج إلى تحديد ثقب للثقب مع هامش في القطر والعمق. قبل تركيب الجرة يتم تعبئة البئر مع المرمر أو الحل الجبس. ثم محاذاة بسرعة بودزرويتنيك، وحتى يتم الاستيلاء على الحل، والتفاف عليه في زوج من “البراغيث” للموثوقية، انظر الشكل. في المركز.

أنها مريحة لمحاذاة الخدين مع قالب مصنوع من الخشب الرقائقي أو لوحة مع سمك في ذروة النهاية، مع ثقب على طول قطر العرعر. ولكن الشيء الأكثر أهمية هو أنه قبل تثبيت بودزيتنيك لا ننسى لسحب الكابل في ذلك! قوانين مورفي، كما تعلمون.

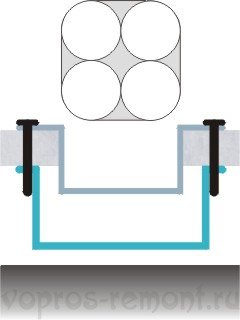

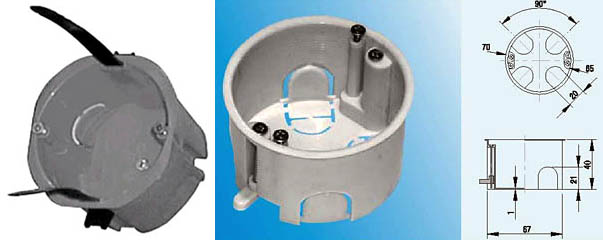

يتم تركيب منفذ في الجبس من الورق المقوى مع مساعدة من منصات خاصة للجصي مع انزلاق (يسار في الصورة) أو تحول (في وسط هناك) تحديد توقف.

سوبلولورس ل دريوال

• يتم حفر ثقب مع ثقب من 67 ملم.
• إخراج الكابل في ذلك، وسحبه في جرة.
• وضع الحقيبة بانوراما في المكان.
• إذا كان أبوتمنتس انزلاق، سحب شريط التثبيت على طول الطريق إلى وقف ودغة قبالة الزائدة.
• إذا كانت المحاور هي دوارة، يتم ثمل مسامير التنصت على الذات إلى المحطة. القدمين أنفسهم سوف تتحول كما ينبغي.
• وضع الأسلاك، ووضعها في المحطات، ووضع الحذاء في المربى حتى يتوقف، بالتناوب التفاف عليه، وتشديد مسامير من الكفوف من منصات.
• وضع الغطاء، والتحقق من صالح للجدار. إذا لزم الأمر، وتخفيف مسامير القدمين من الحذاء وضبطه.

تركيب بودزرويتنيك في الجصي مع زيادة الموثوقية

إذا كانت ورقة دريوال ليست بعد على الحائط، وهناك منافذ النفقات العامة و بودزيزيتنيك مع الكفوف تحول، يمكنك إصلاح روزيت أكثر موثوقية (انظر fig.sprav):

1. مع ريشة و بانوراما، حدد حفرة للمشبك المعدني من المقبس.
2. حفر ثقوب لمسامير التنصت على الذات من منصات.
3. سحب مقطع من الحقيبة في الحقيبة. لا حاجة إلى دعم بودرونيك في نفس الوقت.
4. قم بتثبيت غطاء المقبس والمقبس.

مع الطريقة الموصوفة من تركيب مآخذ في ألواح الجبس تحت غلاف من منصات، يتم تشكيل مساحة كبيرة، مما يجعل من الاسهل لإصلاح الكابل وإمكانية تراكم في المستقبل.

كما ترون، إذا كنت تتبع بعض القواعد البسيطة، وتركيب مآخذ ومفاتيح في الشقة بأيديكم ليست مسألة سهلة. الدقة الأولية – وكل شيء سوف تعمل مثل ساعة، ولكن هيسينغ، زودجينغ ورائحة العزل المحترقة لن يسمع.

تركيب مفاتيح ومآخذ

1. أساسا إلى المبدأ
2. مأخذ التوصيل
3. أنواع المقابس
4. الأدوات والمواد
5. أساليب العمل
6. نحن نعمل مع التجهيزات
7. نتيجة
8. فيديو: تركيب المهنية من مآخذ

تركيب المقابس مع يد واحدة هي واحدة من الأعمال المنزلية الأكثر شيوعا. ويبدو أن لا شيء معقد. ولكن دعونا نتذكر قوانين مورفي، المستمدة لا من قبل “إبريق الشاي”. واحد منهم يقول: “إذا كان الجهاز لا يزال لا يريد العمل، ثم أعتبر، في النهاية، وقراءة الشرح!”.

ولكي يكون هذا الجهاز بسيطا بشكل عام، لم يصبح مصدرا للإزعاج، وحتى التهديدات، وخاصة في شبكات الشقق الحديثة ذات الأحمال العالية، من الضروري معرفة الكثير عن ذلك وطرق تثبيته. كما أن قواعد تركيب المنافذ الكهربائية ضرورية أيضا، استنادا إلى معتقدات التوافق الكهربائي: إذا كانت مثبتة بشكل صحيح وسليمة بشكل صحيح، فإن الحاجة إلى مرشحات ضوضاء باهظة الثمن وأجهزة حماية إضافية لا تظهر عادة.

أساسا: مأخذ – لوحة مفاتيح إلكترونية، وعلى هذا النحو، يطلب تشغيل الامتثال لجميع تدابير السلامة وفقا ل بتب. – الموقع في الموقع من مساعد (وفقا ل بتب – “الإشراف على العمل”)، المدربين على تقديم الإسعافات الأولية في حالة حدوث صدمة كهربائية.

أساسا إلى المبدأ

عند تركيب التركيبات الكهربائية بأيديكم، يجب اتباع القواعد التالية:

• أعمال الأسلاك لإنشاء شقة دي تنشيط.

وبعبارة أخرى، في البداية فمن الضروري لأداء جميع العمليات المساعدة: ضرب الكفن، حفر ثقوب والثقوب، ووضع الكابل، دون الاتصال، وربط الأسلاك الماضي.

• يجب أولا أن يتم فحص كل سلك لتوصيله بمؤشر طور.

واحدة من الأحكام العامة من بتب يقول: “عند العمل على التركيبات الكهربائية، ينبغي للمرء أن نأخذ في الاعتبار أن الجهد على أجزاء حية دينيرجيزد يمكن أن تظهر في أي لحظة في أي لحظة.”

• تركيب منفذ أو التبديل هو أن يتم القيام به، وتجنب الاتصال من الموصلات العارية مع الجسم.

يتم وصف الطرق الرئيسية للعمل التي تسمح لك لإنشاء تركيب الأجهزة المنزلية “دون لمس النحاس” أبعد من ذلك.

• في حالة الصدمة الكهربائية، نضع في اعتبارنا أن الشيء الرئيسي في هذه الحالة هو الاستجابة سرعة الاستجابة.

تأثير التيار الكهربائي من 10 مللي أمبير ل 0.2 ثانية (سرعة رد فعل ذكي، شخص سريع الطرد دون تدريب خاص) يسبب تعبيرات غير سارة غير طوعي. نفس، لمدة 1 ق – قشعريرة، يرتجف، والمشاعر المؤلمة، والتي خلال النهار يمكن أن تزيد إلى الحد الذي يتطلب دخول المستشفى. ونفس الشيء، لمدة 10 ثوان أو أكثر – إغماء ورجفان عضلة القلب، مما يتطلب مساعدة طبية عاجلة لمدة 15 دقيقة، وإلا فإنه سوف يكون متأخرا جدا.

وبعبارة أخرى، إذا كان سيد “انتزع”، تحتاج إلى سحب له من قبل الملابس وتحطم معا على الأرض، وعدم الدخول في الرواق لإيقاف الجهاز. فمن الأفضل أن تكذب جنبا إلى جنب مع كدمات أو كسور من واحد في الأرض، والثانية – قيد التحقيق.

يتكون المقبس الإلكتروني من لوحة اتصال في التجمع، غطاء زخرفي مع برغي أسير (مسامير) وغطاء. يتم توفير المقبس مع:

1. تثبيت الكفوف، يلقي في قطعة واحدة الصلبة (في الشكل على اليسار) أو البراغي المنقولة على مسامير، في الشكل. في الوسط وعلى اليمين.
2. الاتصال، المرحلة والصفر، مماثلة في التصميم، والتأريض، وضعت بشكل منفصل.
3. محطات توصيل الأسلاك إلى جهات الاتصال.

1. منصات مع الكفوف المنقولة على مسامير هي قليلا أكثر صعوبة لتثبيت في مربع تقاطع (انظر أدناه)، ولكن هذا التصميم يسمح لك لضبط الموقف من لوحة في الارتفاع والانحدار بالضبط على طول الجدار. فمن الضروري فقط أن ننظر إلى الشراء، بحيث القدمين هما أسنان. الحذاء مع الكفوف ذات أسنان واحدة سوف تخفف قريبا، انظر الشكل. في المركز.
2. يمكن أن تكون المرفقات إما أن تعلق على جهات الاتصال عن طريق مسامير، لذلك يتم جنبا إلى جنب مع جهات الاتصال. وهذه الأخيرة أكثر موثوقية. يجب أن يتم لمس أول واحد قبل التثبيت، تزييت أجزاء التزاوج مع معجون الحالي إجراء (لحام بارد) وتشديد مع مسامير ضيقة.
3. المحطات على جانب الأسلاك يمكن أن تكون على حد سواء مثل المسمار، و “فرش”، التي يتم فيها إدراج نهايات عارية من الأسلاك ببساطة. هذه الأخيرة هي موثوقة للغاية، ولكن لا تسمح الحاجز: السلك لابد من سحبها بالقوة، والفرشاة في نفس الوقت فواصل. يتم تشحيم المحطات المسمار مع لحام بارد قبل بدء السلك.

مآخذ مع مفاتيح يمكن أن تكون واحدة أو مجتمعة في بناء واحد مع غطاء مشترك وجرة، انظر الشكل. على اليسار. آخر واحد هو وحدة روزيت. ويسمى عدد من المنافذ المثبتة على الجدار في صف واحد مجموعة روزيت، في الشكل. في المركز. يتم تثبيت التبديل، سواء كجزء من وحدة واحدة منفصلة، ​​في الحشو العادية.

يمكن أن تشمل وحدة المخرج أيضا مآخذ الإشارة (الهاتف والتلفزيون والويب)، وجهاز توقيت، “مضمونة”، والذي يفصل المخرج عندما يلامس مرحلة الاتصال، وما إلى ذلك. في معظم الحالات يتم تضمين وحدات المكونات في مجمع في صناديق الأسلاك الكهربائية، في الشكل. على اليمين.

وينبغي أن يقال على مربعات على وجه التحديد. ل بتب، بو ومتطلبات التوافق الكهربائي، يجب أن السلطة والإشارة الأسلاك لا تلمس وتعبر بعضها البعض، لأن صناديق كهربائية مصنوعة من قطاعات، وأي قسم يذهب إلى محطاتها. عند وضع الكابلات في مربع، فمن الضروري أن ننظر إلى الرموز في الأقسام، حتى لا تحول كل شيء في وقت لاحق.

الاختراع المشترك ولكن المفيد جدا هو مقبس حديث مكلف، انظر الشكل. انها تسمح لك:

• إنشاء بديل للمخرج مع بودروزيتنيك “قتل تماما”، دون انتهاك الطلاء الزخرفية من الجدار: غطاء يغطي تماما لوحة بطانة.
• لاستبدال المقابس القديمة لليورو، دون تغيير بودروزيتنيك ودون لمس الجدران.
• وضع ورود على بطانة الجدار على طول قفص، وليس معرفة المسافة إلى جدار القاعدة.
• في مجموعة مع بودروزيتنيكوم خاصة، انظر أدناه، تثبيت مآخذ في ألواح الجبس مع قوة عالية وموثوقية.
• مع ذلك، لتثبيت وريدات مقاومة للحريق في الجدران الخشبية – حتى مع ظهور قوس، فإنه يغلق أولا من خلال مقطع الحديد، دون نشر أكثر على طول الأسلاك. أعمال الحماية، أو الأسلاك تحترق في المحطات، قبل وصول النار إلى الشجرة.

وفيما يتعلق بخصائص المستهلك، فإن عكس التكلفة هو منفذ الانسحاب الذي يكتسب شعبية في أوروبا، انظر الشكل. تبرير تصميم: يقولون، “الخيزران” من مخرج تراجع لا يفسد الداخلية. ولكن، آسف، مأخذ، الذي لا شيء من أي وقت مضى على تشغيل، ليست هناك حاجة على الإطلاق، ولكن انتقلت من الجدار أو الكلمة (نعم، نعم، تفعل ذلك!) وحدة لا الصدمة والكهربائية وخطر الحريق. تقارير الحوادث بسبب منافذ قابل للسحب هي أكثر من كافية، ولكن المعلنين، مع التركيز على علم النفس المستهلك، لا يزال بنجاح تعزيز هذا “الإنجاز” في السوق.

المعايير الحديثة لتركيب التجهيزات الكهربائية المنزلية هي ليبرالية تماما: ارتفاع تركيب التبديل هو 160 سم من الأرض، ومآخذ 80 سم لم تعد غير قابلة للذوبان، ولكن فقط الموصى بها. على نطاق واسع تركيب منافذ هو 30 سم من الأرض، انظر الشكل. ارتفاع 25 سم يعتبر صغير؛ على الأقل، فإن احتمال وقوع حادث خلال الحصاد المرطب يزيد بشكل حاد. الحد من ارتفاع تركيب منافذ لا يثير أي اعتراضات من كهربائيين إذا كانت الشقة لديها التجمع (جهاز إيقاف الحماية). عدد منافذ في الشقة لا يقتصر بأي شكل من الأشكال.

في الحضانة، على العكس من ذلك، فمن المستحسن أن يتم تعيين وحدات روزيت مع مفاتيح الضوء وحماية اللمس في 150-170 سم من الأرض. في هذه الحالة، فإن أصغر لن تكون قادرة على الوصول إليها، وأولئك الذين هم كبار السن ويعرفون بالفعل كيفية التعامل مع الكهرباء، سيكون هناك أقل إغراء للنقر أو كزة عديمة الفائدة – لسحب اليد عالية.

ولكن بعض قواعد ختم الأسلاك في منفذ ينبغي أن يلاحظ. أنها تقلل إلى حد كبير من احتمال وقوع حادث وتبسيط البحث عن العيوب.

أولا، وقد اتخذت الكهرباء الاتصال المرحلة أقرب إلى النافذة. إذا كان موقف المقبس النسبي للنافذة متعدد الاستخدامات، يجب أن تكون المرحلة على اليسار، إذا كانت تواجه المنفذ.

ثانيا، فإنه من المستحيل لبدء الأسلاك قصيرة الطول مباشرة إلى المحطات: بسبب التشوهات الحرارية للجدار والكابل، يتم كسر الاتصالات مع مرور الوقت، وأنه من الصعب جدا لإعادة بإحكام نهايات قصيرة في منفذ جديد. يجب إنشاء اتصال مأخذ عن طريق تمرير الكابل تحت كتلة المحطة الطرفية (هناك دائما فجوة لهذا الغرض)، كما هو مبين في الشكل. إذا كان الكابل مستدير وسميكا جدا، تحتاج إلى إزالة قطعة من قشرتها وإجراء الأسلاك، مرتبة في صف واحد.

ثالثا، في السكتة الدماغية من أسلاك الأحذية الصفر والحماية يجب أن يتم على جانب واحد، والمرحلة – من العكس. ويظهر هذا أيضا في الشكل.

رابعا، يمكن توصيل سلكين إلى كل محطة، ولكن هذا يتم فقط للاتصال الإلكتروني بين مآخذ في مجموعات وحدات. أجهزة الإضاءة القوية، والمجموعات والنائية وحدات يمكن أن تكون مدعومة من خلال مآخذ، ناهيك عن المستهلكين “على عقدة”، تحت أي ظرف من الظروف، انظر المقبل. التين.

هنا السؤال الذي يطرح نفسه: ماذا يعني هذا الأسلاك لك إذا قمت بسحب فرع منفصل لكل مجموعة من العداد؟ فقط في وحدة مأخذ مع كتلة محطة متكاملة، واحدة لكل غرفة أو أقل. وتسمى هذه الوحدات وحدات مع الدروع الصغيرة. هنا في الأسلاك على الغرفة من الإحصاءات لوحة صغيرة لا يشير إلى زيادة في معدل الحوادث. والجوهر هو أن السلطة يجب أن تستهلك في مكان الاتصال، وعدم الذهاب من خلال منفذ منفذ بعيد.

في النهاية، حول مثل هذه العملية مثل تركيب التبديل. على المستوى الفني، يتم تثبيت المفتاح في نفس المقبس الفرعي باستخدام نفس الطرق مثل المقبس، انظر أدناه. ولكن عند تثبيت مفتاح القطب واحد، يجب أن تكون متصلا إلى كسر سلك المرحلة. الإدراج في الفجوة من الصفر غير مقبول! يجب وضع المرحلة والصفر في التبديل ثنائي القطب بشكل موحد مع مآخذ (المرحلة – اليسار).

وعلى أي حال، من الضروري خفض حلقة الكبل إلى قاطع الدائرة، وترك الصفر مع الحماية غير المقسمة، في الشكل. على اليسار. من أجل الاقتصاد كابل، توصيل الأسلاك العشوائية إلى التبديل، وترك مرحلة كابل مقسمة في مربع تقاطع (جرعة) في السقف، كما كان من قبل، غير مقبول، في الشكل. على اليمين.

للعمل مع التجهيزات الكهربائية في الشقة الأدوات والمواد التالية ستكون مفيدة:

1. مؤشر المرحلة (مؤشر الطور).
2. مفكات 4-6 ملم، شقة وعبر.
3. كماشة مع مقابض عازلة.
4. قاطعات الجانب الناقلات رقم 1 أو رقم 2.
5. تركيب سكين.
6. عزل الشريط الفينيل والقطن.
7. لنقل منافذ – C- نوع قبعات عازلة (وليس لموصلات إشارة، انظر الشكل أدناه في المركز) ولصق موصل (لحام بارد).
8. سيليكون تسرب في أصغر حزمة. الاستهلاك – غر.
9. لتثبيت جديد أو نقل مآخذ – الحفر الكهربائية.
10. لتركيب مآخذ للجبس المجلس – حفر مثقاب 67 مم أو 32 مم نافورة، اعتمادا على طريقة التثبيت، انظر أدناه.
11. للتثبيت على الخرسانة – تاج على الخرسانة التي يبلغ قطرها 70-75 ملم وارتفاع 45 مم.
12. التدريبات الصغيرة، المسامير لمسامير الذاتي، البراغيث.
13. للمبتدئين – بولير العزل.

ملاحظة: في طرق أخرى للعمل المذكورة أعلاه، الشريط يمكن أن تكون مفيدة كما المثبط، لف مقاطع كابل يمر من خلال الثقوب، وليس كعزل.

حول إزالة العزل وغيرها من عمليات العمل تحتاج إلى التحدث على وجه التحديد.

إزالة العزل

ويزاردز إزالة العزل من الأسلاك مثل هذا: بوكوريزامي، عقد لهم مرة أخرى من الاسفنج إلى نهاية السلك، لدغة العزل، لا يؤدي شفرة الاسفنج إلى النحاس، وسحب. الشيء الرئيسي هنا هو أن نتعلم أن تكون تلقائية. وكان الخالق من هذه الخطوط، لا يزال كبل شاب من الفئة الرابعة، في نقطة واحدة، مسح كابل الهاتف 500 كابلات (500 زوجا، 1000 الأسلاك) مع مثل هذه الطريقة. لم المعارضين التفتيش تحت المجهر لم تجد وجبة خفيفة واحدة من النوى النحاس الصلبة 0.32 ملم. أسوأ شيء حدث للجميع: جادلوا لصندوق من الفودكا.

ولكن وجبة خفيفة جديدة من القواطع الجانبية هي القاعدة بدلا من الاستثناء. يصبح وجبة خفيفة بؤرة للتآكل، والتدفئة المحلية في حمولة حرجة وغالبا ما يؤدي إلى الأعطال. لذلك، وبادئ ذي بدء، فمن الأفضل للحصول على متجرد من العزل، وأكثر من ذلك بحيث أنه يسمح لك لإزالة غمد كابل دون غرقه وقطع عليه بسكين.

سحب العزل، دليل وتلقائية، وهناك أنواع كثيرة. للعمل اليدوي في معظم الحالات، استخدام مجتذب ملقط (في الصورة على اليسار) وجذابات، كماشة، على اليمين في الشكل. الملقط تحتاج إلى تعديلها تحت الأسلاك، مما يبطئ العمل، ولكن بالنسبة للوافد الجديد على وجه التحديد هم أفضل:

• قطر الوريد تحمل الحالي وسماكة العزل من الأسلاك حتى الشركات المصنعة الرائدة هي مختلفة إلى حد ما: القراد الموالية الحالية تعمل تقريبا مثل بوكوريس، دون عناء لضمان. التعديل الدقيق بواسطة المسمار يسمح لتجنب الوجبات الخفيفة على السلك من خليج واحد 100٪.
• الملقط تحتاج إلى سحبها طوليا، وليس أفقيا، مثل القراد، مع الحركة، والتي من دون مهارة هو أكثر ملاءمة، وخاصة إذا كانت الغايات ليست طويلة.
• ويمكن قطع الملقط عن طريق التواء المسمار تعديل، بحيث يمكن قطع الكابل.
• تونغس أرخص من القراد.

عند تنفيذ المنافذ (انظر أدناه)، فمن المرجح أن تحتاج إلى زيادة الكابل. طرق حديثة من تركيب الأسلاك دون تلميح لا ينصح لجعل وصلات من الأسلاك، ولكن لا المسيل للدموع قبالة نفس المواجهة ولا تجرف الجدار من أجل منفذ واحد!

الأسلاك الكهربائية تقسم عن طريق التواء مثل هذا:

1. من نهايات الأسلاك إزالة العزل من 4-5 سم.
2. كلا الأسلاك تأخذ، وليس ضيق جدا، خلد الماء، وعقد لهم في اليد اليسرى، وراء المناطق المعزولة.
3. يجب وضع الأسلاك بالتوازي، بشكل وثيق مع بعضها البعض.
4. يجب أن تتطابق مع تخفيضات العزل.
5. كماشة في اليد اليمنى تطور الأوردة في اتجاه عقارب الساعة.
6. عن طريق التواء مرة أخرى تمرير كماشة مع زلة مع ضغط الضوء.
7. يتم تطبيق نهاية مفك مسطحة إلى تطور لحام بارد.
8. بسرعة، حتى يتم استيعاب عجينة، وضعت على الغطاء العازل، تحول أيضا في اتجاه عقارب الساعة.
9. عند التصلب من لحام، يتم تقلص السيليكون في مأخذ من الغطاء.

استبدال حرق– خارج

في هذه الحالة، خيار متوازن – تركيب منفذ مكلفة في بودروزيتنيك القديمة، وأكثر من ذلك أن منصات مأخذ لا تباع بشكل منفصل، و بودروزيتنيك القديمة، ربما، قاد من وقت لآخر.

يتم نقل نقل منافذ إلى موقع جديد في عملية غلاف الجدار إلى تمديد الكابل إلى طول مناسب ووضعها في قفص قبل بدء الطلاء الفعلي. يتم توصيل الأسلاك كما هو موضح أعلاه. كابل السلوك موازية للأرض في ذروة منفذ الجدار القديم، وتحديد إلى الجدار مع المشابك. يتم تركيب منفذ جديد إما على الغطاء أو على الحائط الأساسي، انظر أدناه. من حيث المبدأ، على مكان العلامة التجارية الجديدة لرمي طويلة إلى حد ما، من 15 سم، و “ذيل” من كابل، وهذا سوف تبسيط تركيب منفذ.

إذا تم الانتهاء من الجدران، والمخرج يحتاج إلى “انسحبت” من وراء مجلس الوزراء، وإلى جانب إضافة أعشاش، والخيار المثالي هو وحدة وحدات الزاوية، انظر الشكل. ويمكن تثبيته على يتصاعد العادية في الزاوية، تحت عتبة النافذة أو في أي مكان مناسب. في روزيت قديم، يتم قطع الوحدة ببساطة بواسطة شوكة للأبدية.

ولكن المقبس القديم، قبل عرقلة، تحتاج إلى فرز: تفكيك تماما، وتنظيف جميع الاتصالات الداخلية (ويقول، والشرائح الاتصال مع محطة) وجمع على لحام بارد. يجب أيضا أن تكون المطلية مطلية مع لحام قبل الختم. على وجه التحديد، قبل تشغيل الوحدة، قم بإزالة غطاء المقبس، تزييت شرائح الاتصال مع لحام، وضع الغطاء على، تشغيل الوحدة وعدم لمسها مرة أخرى. إذا كنت تتبع هذه القواعد، والمأخذ القديم لن أذكر لكم من نفسك.

لتثبيت المقبس في الجدار الخرساني، من المهم أن نعرف سمك النهاية في المستقبل: يجب أن تكون حافة بودروزيتنيك دافق مع الجدار زائد أو ناقص 1.5 ملم. ارتفاع معيار بودروزيتنيك هو 40 أو 44 ملم. في “منتفخ” تقديم وسادة من الخشب الرقائقي، على اليسار في التين. تعزيز بودروزيتنيك أفضل مع مسامير في المسامير. إذا لم يكن هناك ثقوب تثبيت في ذلك، فإنها يمكن حفرها من قبل نفسك، ولكن يجب تحديد خط تحديد الثقوب عمودي على شريط الاتصال، في الشكل. – الحق!

إذا تم الانتهاء من الجدار بالفعل، أو الانتهاء هو أرق، فمن الضروري لتحديد ثقب للحفرة مع الأسهم على طول العرض والعمق. قبل تثبيت الجرة يتم تعبئة البئر مع المرمر أو الجبس. ثم بسرعة تمهيد بودروزيتنيك، وحتى يتم الاستيلاء على حل، ملفوفة في زوج من “البراغيث” للموثوقية، انظر الشكل. في المركز.

على نحو سلس بودزيتنيك بشكل مريح على قالب من الخشب الرقائقي أو لوحة في العرض في ارتفاع الأثاث، مع فتحة على مقطع عرضي من بودروزيتنيكا. ولكن الشيء الأكثر أهمية هو أنه قبل تثبيت بودزيتنيك لا ننسى لسحب الكابل في ذلك! قوانين مورفي، ترى.

يتم تركيب منفذ في الجبس من الورق المقوى مع مساعدة من بودروزيتنيكوف خاص للجبس من الورق المقوى مع انزلاق (يسار في الصورة) أو تحول (في وسط هناك) تحديد توقف.

• يتم حفر ثقب مع ثقب من 67 ملم.
• إخراج الكابل في ذلك، وسحبه في جرة.
• وضع الحقيبة بانوراما في المكان.
• إذا كان أبوتمنتس انزلاق، سحب الشريط تأمين إلى وقف ودغة قبالة الزائدة.
• إذا تم محاور المحاور، قم برغي البراغي التي تسحبها إلى المحطة. سوف الكفوف تدوير كما ينبغي.
• سلك الأسلاك، وضعها في المحطات، وضع الحذاء في المربى حتى يتوقف، بالتناوب التفاف، تشديد مسامير من الكفوف من منصات.
• وضع الغطاء، فحص صالح للجدار. عند الضرورة، قم بتفريغ مسامير القدمين من الحذاء وضبطه.

إذا كانت ورقة دريوال ليست بعد على الحائط، وهناك وسائل مكلفة ومجداف مع الكفوف تحول، يمكنك إصلاح مآخذ أكثر أمانا (انظر الشكل اليمين):

1. مع ريشة و بانوراما، حدد ثقب تحت مقطع الحديد من المقبس.
2. حفر ثقوب لمسامير من الكفوف.
3. سحب مقطع من الحقيبة في الحقيبة. فإن دعم بودزوليتنيك ليست ضرورية لكل هذا.
4. قم بتثبيت غطاء المقبس والمقبس.

مع الطريقة الموصوفة لتركيب مآخذ في ألواح الجبس تحت غلاف الحذاء، يظهر مكان ضخم، مما يبسط إنهاء الكابل واحتمال تراكم في واحد القادمة.

كما نرى، مع مراعاة بعض القواعد المعتادة، وتركيب منافذ ومفاتيح في الشقة بأيديهم ليست مسألة سهلة. وهناك نظافة بسيطة – وكل شيء سيعمل مثل ساعة، ولكن هيسينغ، والحكة ورائحة العزل المحترقة لن يسمع.
