كيفية توصيل مفتاح الضوء؟

حول الغرض من مفتاح الضوء، وأعتقد، يعرف أي كهربائي-المبتدئين. ويسمح منتج أحادي المفتاح التقليدي بإلغاء تنشيط مجموعة التجهيزات الكاملة التي يتم تزويدها بها. ومن المعتاد تثبيت هذا البديل في أي غرفة تحتوي على مجموعة واحدة من المصابيح الكهربائية.

والغرض من النموذجين الرئيسيين هو التحكم في الإنارة، التي لديها مجموعتين من المصابيح الكهربائية. على سبيل المثال، للإضاءة في المطبخ، يتم تثبيت عدة الأضواء فوق كونترتوب، وقليلا على طاولة الطعام. أثناء الطهي، لم يكن لديك لتشغيل جميع الأضواء، ولكن فقط تضيء كونترتوب.

مبدأ المنتج ثلاثة مفتاح يشبه المنتج السابق، ولكن فقط في هذه الحالة فمن الممكن للسيطرة على ثلاث مجموعات من المصابيح الكهربائية. وعادة ما يتم توصيل مفتاح الضوء إلى ثلاثة مفاتيح في غرف المعيشة وغرف النوم، لضبط الإضاءة الثريات متعددة الثريا.

الآن سوف نلقي نظرة على كيفية توصيل مفتاح الضوء على واحدة وغرفتين وثلاثة مفاتيح، وتوفير خطوة خطوة تعليمات وجيزة، كل المخططات اللازمة ودروس الفيديو التي يجب أن تكون مفهومة حتى للمبتدئين في الكهرباء.

قبل البدء في الاتصال، تحتاج إلى إعداد جميع المواد والأدوات، فضلا عن تنفيذ العديد من الإجراءات اللازمة لسلامة العمل الكهربائي.

أولا، دعونا نحدد النقاط الرئيسية:

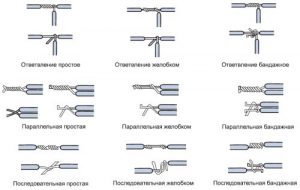

طريقة توصيل الأسلاك في مربع تقاطع: لحام أو محطات واغو.
قبل توصيل مفتاح الضوء، فمن الضروري لإيقاف الكهرباء في المنزل (أو في الشقة) والتأكد من عدم وجود تيار في الشبكة مع مساعدة مفك مؤشر.

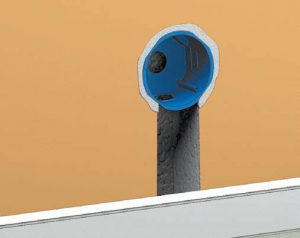

وسيتم توفير تعليمات خطوة بخطوة، من المرحلة عندما يتم إعداد شتروبا، ويتم تثبيت لوحة القيادة وصندوق تقاطع في أماكنهم. تفاصيل حول هذه العمليات يمكن العثور عليها في المادة: تركيب الأسلاك الكهربائية في المنزل.
يجب توصيل مفتاح الطور (L) بمفتاح الضوء، وليس المحايد (N). ويرجع ذلك إلى حقيقة أن الجهد يمر من خلال المرحلة. إذا كانت الأسلاك متصلة بشكل غير صحيح (إذا قمت بتوريد الصفر)، قد تكون صدمة كهربائية أثناء استبدال المصباح الكهربائي.
قبل البدء، تحتاج إلى التعرف على الترميز اللون من الأسلاك من أجل توصيل الأسلاك بشكل صحيح إلى بعضها البعض (مرحلة إلى مرحلة، صفر إلى صفر).

من بين الأدوات والمواد اللازمة لربط مفتاح الضوء سوف تحتاج:

مجموعة من المفكات (أحسب، مستقيم، مؤشر)؛
موصل (إذا لحام، ثم لحام الحديد و حام).
كماشة.
سكين حاد.

بعد أن أصبحت على دراية بجميع المعلومات اللازمة وبعد أن أعدت جميع الأدوات، يمكنك المضي قدما في عملية التحرير الرئيسية!

إذا قمت بتوصيل مفتاح واحد، مفتاح مفتاح وثلاثة مفتاح مفتاح نفسك، فإن تخطيط الأسلاك من مربع تقاطع إلى الإنارة تكون مختلفة قليلا. الآن سوف ننظر في كل من الخيارات!

مفتاح زر واحد هو أسهل للاتصال. يتضمن مربع تقاطع اثنين من الأسلاك – صفر والمرحلة.

الصفر الرئيسي (الأزرق) يربط على الفور إلى الصفر من المباريات (انظر الرسم البياني). مرحلة الرصاص في أول يذهب إلى التبديل، ثم العودة إلى مربع وبعد ذلك يتصل بالفعل إلى مرحلة من لمبة ضوء. هذا هو مخطط الأسلاك كله لجهاز واحد. كما ترون، لا يوجد شيء معقد، والشيء الرئيسي هو عدم مزج الأسلاك مع بعضها البعض (الذي يحدث في كثير من الأحيان، على الرغم من حقيقة أن اثنين فقط من الأسلاك هي في الجدار).

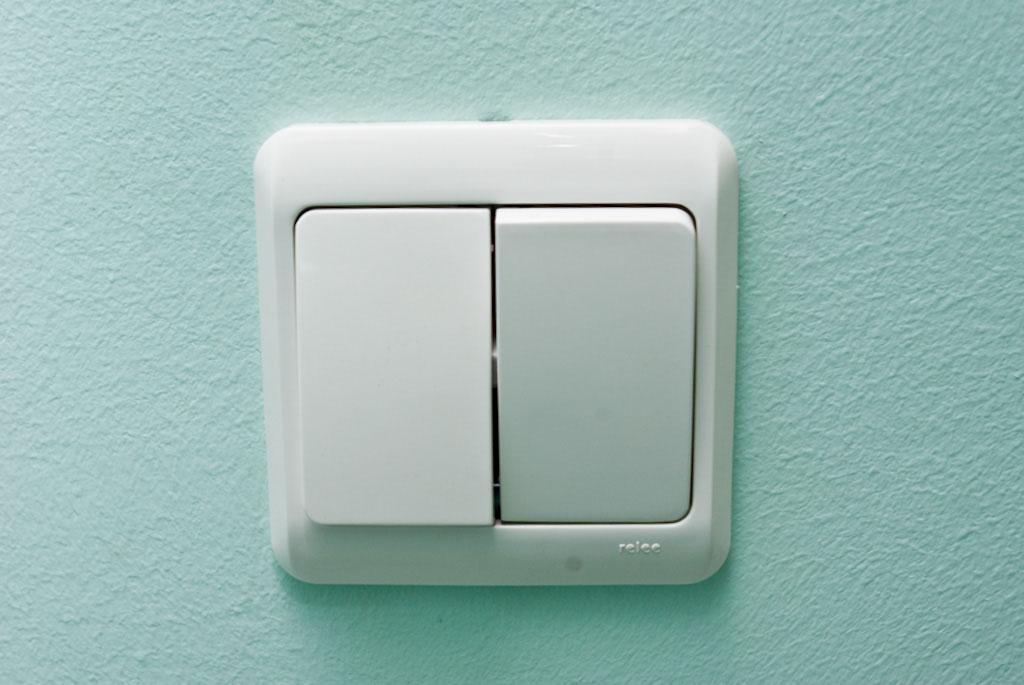

الدائرة لربط اثنين– زر التبديل هو مختلف قليلا. ويرجع ذلك إلى حقيقة أن الدائرة سيتم كسر لكل مجموعة من التركيبات بشكل منفصل. كما هو الحال في الحالة السابقة، فإن مربع تقاطع تشمل اثنين من النوى. موصل الأزرق عند مدخل مربع يربط على الفور إلى الأسلاك الزرقاء الأخرى.

يتم تنفيذ المرحلة الأولى عن طريق اقتحام اثنين من الأزرار، وتحديد في افتتاح خاص. اثنين من الأسلاك المنتهية ولايته تذهب إلى كل مجموعة من المباريات (أو اثنين فقط من المصابيح الكهربائية).

نلفت انتباهكم إلى أن هناك 3 محطات في الجزء الخلفي من القضية: اثنين على جانب واحد والآخر من جهة أخرى (انظر الصورة أدناه). هنا تحتاج إلى توخي الحذر وعدم خلط أي شيء حتى: حيث واحد المدخلات، تحتاج إلى توصيل المرحلة واردة، وحيث الثقوب 2، والأسلاك المرحلة المنتهية ولايته القادمة إلى المباريات يجب الخروج.

فتحات مدخل على الجسم

تعليمات الفيديو المرئية لتوصيل جهاز مزدوج:

يشبه مخطط توصيل مفتاح الضوء الثلاثي تركيب منتج ثنائي المفتاح. صفر، كما هو الحال في الحالات السابقة، هو الملتوية مع الأصفار من جميع المجموعات الثلاث من المصابيح. يتم توجيه مرحلة الرصاص إلى فاصل، ومن هناك يتم تقسيمها إلى ثلاث موصلات مرحلة منفصلة، كل يذهب إلى مجموعتها الخاصة من المصابيح.

نحن نقدم لك مع الرسم البياني البصري:

إرشادات تثبيت الفيديو:

في وقت سابق نظرنا في قواعد لربط الأسلاك من مربع تقاطع، والآن فمن الضروري لإصلاح القضية في الجدار. في هذه المقالة، ونحن نفكر في تركيب العلبة الخفية. يجب أن يتم تثبيت السكتات الدماغية مسبقا في بودروزيتنيكي مسبقا ويتم توصيل الأسلاك.

كل ما عليك القيام به هو إصلاح النوى مع مسامير خاصة وإدراج بعناية جوهر في جرة، كما هو مبين في الصورة أدناه.

تحديد جهات الاتصال في هذه الحالة

على الجانبين هناك 2 التروس، والتي تمتد الكفوف الجانب تثبيت. باستخدام مفك مفك منحني، أدر المسامير واحدا تلو الآخر، والتأكد من أن القضية لا تشوه أثناء التثبيت.

التنسيب في السكتة الدماغية

عندما يجلس جوهر بقوة في ستروبا، فمن الضروري فقط لتثبيت الغطاء الزخرفية العلوي والتحقق من قابلية التشغيل للمنتج.

هذا هو كل التعليمات لربط الضوء التبديل نفسك! إذا فجأة واحدة من لحظات لم تكن واضحة، طرح سؤال على خبرائنا في فئة “كهربائي سؤال”. ونحن نوصي أيضا أن تشاهد دروس الفيديو التي تسمح لك أن ترى العملية برمتها أكثر وضوحا!

صيغة الجير

فعلت ذلك! الآن لدي ضوء في مخزن! شكرا لك.

زدراستفوجت، وتوضيح السبب الذي مفتاح التبديل واحد لا تتحول على ضوء وبدوره على تشغيل، وعند تشغيل كل من المفاتيح، كل من المصابيح حرق.

كيفية تثبيت بشكل صحيح وربط مفتاح الضوء في الحمام: تعليمات مفصلة في الصور

للكهربائيين من ذوي الخبرة ليس هناك عمل أسهل من تركيب مبتكر من التبديل. في الواقع، ليس هناك شيء أكثر تعقيدا في هذه العملية. صحيح، بالإضافة إلى الالتزام الإلزامي من القواعد، المشار إليها في التعليمات البرمجية للكهربائيين، بو، فإنه لا يزال من الضروري معرفة بعض من الخفية. وسوف يخبر الوافدون الجدد كيفية توصيل مفتاح الضوء في الحمام المفضل لديهم، بحيث يتم تنفيذ إجراءات حمام في ظروف متحضرة.

اختيار مختصر من الأسلاك “الكابتن”

رتبة العامة سوف تترك لأنفسنا، تك. خدمة التبديل لتكون تحت رأسنا. سيتم تعيين العقيد التبديل حزمة من النموذج القديم أو جهاز أوتوماتيكي جديد ثنائي القطب المثبتة في لوحة المفاتيح لإمدادات الطاقة من الممتلكات الضواحي. فإن العقيد إعطاء الأمر إلى القبطان خلال فترة توصيل الجهاز إلى الأسلاك من أجل تخفيف التوتر تماما.

مهم! في فترة العمل مع الأسلاك الكهربائية، وإمدادات التيار إلى وجوه مجهزة يجب أن تغلق تماما، أي. إزالة الجهد عن طريق اغلاق.

يتم اختيار الجهاز الذي يعطي المصباح الكهربائي تحت أمرنا وفقا لنوع من الأسلاك المتاحة. يمكن أن يكون:

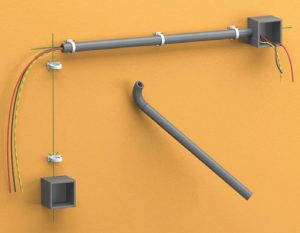

مفتوحة – معبدة على رأس الجدران، تتألف في الغالب من جذوع الأشجار أو بار؛

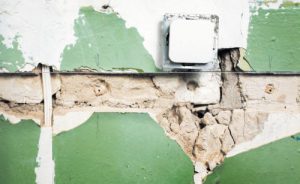

مخبأة – في القنوات-ستروباس، تجويف في الطوب، الرغوة ملموسة، الخرسانة الخلوية.

مع الأسلاك المفتوحة، كل شيء بسيط للغاية: يتم تحديد طرق الاتصال والخروج من تيار الكهربائية، وكذلك أماكن الاتصالات، من قبل العين الهواة دون مساعدة. لتجهيز حمام مع الأسلاك أخفى، وسوف تحتاج إلى تخطيط الشبكة، والتي تحتاج إلى تحديد نقطة التثبيت الممكنة.

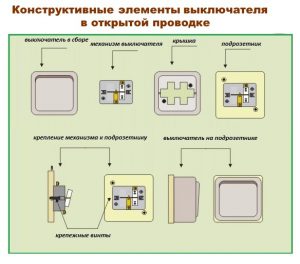

مفاتيح الأسلاك من نوع خفية ومفتوحة تختلف هيكليا وخارجيا:

الأجهزة المخفية لإنتاج على / قبالة هي دافق مع الجدران، ابتهاج أصحاب مع فقط الغطاء الواقي الجميل. ملء كامل الجهاز هو “غرق” في مكانة منحوتة سابقا. يتم وضع آلية إعطاء الأوامر القبطان في بودروزيتنيك عازلة، مثل الزجاج الضحل من البلاستيك. انها شيء تحتاج إلى تثبيت من البداية إلى تجويف شكلت. إصلاح بودروزيتنيكي خفية في الفواصل الجصي باستخدام الفواصل الخاصة، في الطوب والحوائط الخرسانية أنها “مصنع” على المرمر أو هاون. يتم بيع لوحات التحكم لمفاتيح الأسلاك المخفية بشكل منفصل، فإنها تحتاج إلى اختيار اعتمادا على مادة الجدار.
وقد تم تجهيز مفاتيح لنظام كهربائي مفتوح بدلا من جهاز التثبيت على شكل كوب مع البلاستيك شقة أو لوحة معدنية. يجب أن ترفق مع مسامير المجلفن إلى جدار خشبي، دويل الأظافر إلى لبنة أو ملموسة.

كل من المتغيرات من مفاتيح لديها عدد مماثل من المكونات الهيكلية. إنه مأخذ ثانوي، آلية قيادة وأجزاء واقية من الزخرفية مصنوعة من المواد العازلة التي تحمل التيار والتي تمنع التدفق الحالي. لمزيد من التفاصيل حول اختيار مفاتيح التبديل، يرجى زيارة الموقع الإلكتروني لمجلس المهندس.

مبادئ عامة وخوارزمية التثبيت

ويتم تركيب كلا النوعين من الأجهزة عن طريق القياس، والمبادئ العامة وعمل خوارزمية واحدة:

أولا، يتم إرفاق لوحة، وهو كوب أو منصة.
ثم، يتم توصيل مفتاح الضوء مباشرة عن طريق إنشاء الاتصالات الصحيحة بين الأسلاك الحية والجسم الأوامر؛
ثم يتم إصلاح آلية على لوحة أو في بودروزيتنيك الزجاج مع مساعدة من مسامير أو الدعامات.
في النهاية، يتم إغلاق نتائج الجهود مع غطاء ووضع على مفاتيح.

والعقبة الرئيسية هي الاتصال الصحيح من الأسلاك إلى عنصر التشغيل والقائد من التبديل. وللتغلب على هذه المشكلة، تحتاج إلى فهم الرسم البياني الاتصال.

الرسم التخطيطي الأسلاك من جهاز التبديل

الفشل في الامتثال لقواعد التثبيت من مفتاح الضوء محفوف مع ارتفاع درجة الحرارة، تليها الانحناء والإغلاق. آخر نتيجة غير سارة جدا هو الحفاظ على الجهد في الأسلاك. بسبب ذلك، حتى بعد إيقاف المصباح فإنه لن يكون من الممكن استبدال العنصر المحترق دون الشعور سحر صدمة كهربائية المحلية.

ونحن سوف حماية أنفسنا والممتلكات، ونحن سوف نتذكر غامض “مراحل” و “الأصفار”. وسوف نكتشف إلى الأبد أننا بحاجة إلى الاتصال:

صفر أو، كما هو العرفي في عالم كهربائيين، الصفر الأساسية هو الإخراج إلى جهاز الإضاءة.
المرحلة يذهب إلى التبديل. داخل موصل المرحلة، يجب أن تكون الدائرة مغلقة من أجل المصباح لتضيء وإيقاف. هو بالضبط على العكس تماما من وضع التحول إلى الصفر أن الضوء سوف تتحول والخروج من قبل ترتيب من المالك، ولكن يمكن تغيير المصباح إلا بعد السفر إلى لوحة التبديل مع انقطاع كامل للحمام من امدادات الطاقة.
من المصباح إلى التبديل هناك أيضا قسم المرحلة. إن فصل الدائرة وتشغيلها من نقرات المفتاح سيكون عند نقطة توقف قناة الطور. أي في المكان الذي تبدأ المرحلة، مما يؤدي إلى المصباح الكهربائي، والأسلاك المرحلة ترك التبديل ينتهي.

وهذا يعني أن كلا من المرحلة والأسلاك المحايدة يجب أن تكون متصلا المصباح، واحد فقط إلى التبديل المرحلة. لاحظ، كل هذه ينسج الماكرة هي في مربع تقاطع. في الواقع، انهم مهتمون في الماجستير المنزل الذين يشاركون في تثبيت التبديل في غرفة غير مأهولة أو الذي قرر ترقية نظام موجود.

يتم إجراء جميع الاتصالات من أقسام موصل في مربع تقاطع. في القنوات البلاستيكية أو في الجدار، الأسلاك غير مرغوب فيها بسبب المضاعفات مع تحديد وإصلاح المناطق التالفة. إذا لم يكن بالقرب من موقع التثبيت من مربع تقاطع، يمكنك تمتد المرحلة والصفر من رفرف الإدخال.

المموج ورقة الحلي

تنطبق المبادئ الموصوفة لتركيب مفتاح تبديل واحد أيضا على أجهزة التبديل على اثنين أو أكثر من نقاط الإضاءة. وفقا لذلك، لديهم اثنين أو أكثر من المفاتيح. والفرق هو أن كل من المفاتيح يتم تغذية مع مرحلة من المصباح، والعمل الذي هو مضطر للسيطرة عليها. يتم تنفيذ المرحلة من مربع تقاطع إلى التبديل مع أي عدد من المفاتيح من واحد حصرا.

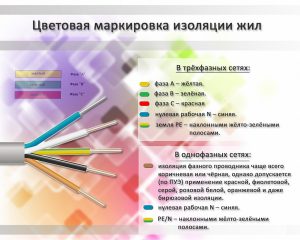

اللون ووضع علامات على القنوات التي تحمل حاليا

في الغالبية الساحقة من الحالات، وأصحاب الحمامات والمنازل والشقق تثق الكهربائيين مع الجهاز الجديد. في كثير من الأحيان لا وقت للانخراط في تعقيدات مربع تقاطع وليس من جهة. في معظم الأحيان، والسبب في تطبيق جهود سيد المنزل هو استبدال التبديل، عندما المرحلة والصفر الحالية تحمل القنوات ترتبط بالفعل إلى نقطة التثبيت.

يرجى الانتباه. يتم تنفيذ تركيب جديد لقاطع الدائرة أو استبدالها فقط إذا كان هناك مجموعة كاملة من الأسلاك التي تشكل دائرة موصل كهربائيا.

من أجل كهربائيين عديمي الخبرة لا تواجه صعوبات في تحديد المرحلة مع الصفر، والعزل الخارجي للموصلات الحية لديها “قتالية” اللون:

سيتم تغطية موصل المرحلة مع قذيفة بيضاء أو بني؛
اللون الأزرق للحماية عازلة سيعلن: هو صفر.
الأصفر أو الأخضر اللون من ظلال مختلفة – التأريض.

وفقا لنصائح اللون، وينبغي أن تحدد كيفية تثبيت وما لتوصيل مفتاح الضوء. خدمة إضافية من الشركة المصنعة هي وضع الرموز على الآلية نفسها لتوجه محدد بشأن قضايا الدخول والخروج. يشار إلى نقاط اتصال الحرف L بالرقم. على سبيل المثال، على جهاز اثنين مفتاح، L3 لتقف على مدخلات المرحلة. بجانبه، لا شيء سوف تظهر. على الجانب الآخر من الجهاز، يتم وضع نقاط الاتصال L1 و L2 في صف واحد، كل منها يجب أن يتم إخراجها إلى جهاز إضاءة منفصل.

الشد أو لقط: وهو أسهل؟

من أجل بساطة وموثوقیة تشکیل التوصیلات، تکون نقاط اتصال قاطع الدائرة مزودة بأجھزة إضافیة ومسماریة:

المكونات في الاتصالات تشديد بقوة الربيع تجريدها إلى 1 سم بواسطة الأسلاك. من أجل تفكيك الاتصال، على الجانب الآخر من الجهاز في المكونات هناك زر يعمل على مبدأ “الضغط– صدر”؛
يجب تشديد الاتصال المسمار مع مفك البراغي، بعد ترتيبها مسبقا تحت محطة حوالي 2 سم من الأسلاك تجريدها. لا ينبغي أن يكون ملليمتر من العزل تحت المحطة، وإلا فإنه سوف تذوب وتصبح تهديدا لأصحابها.

ليس هناك فرق جوهري في الموثوقية بين الخيارين. ومع ذلك، الشائكة هو أسهل وأسرع. لأن مفاتيح مع المكونات في اتصالات ينصح بشدة من قبل البائعين من محلات البناء للسادة عديمي الخبرة. يوافق الكهربائيون معهم.

كيفية تثبيت مفتاح علوي

منازل الحمامات الروسية هي في الغالب خشبية. مخبأة وضع لهم دائرة كهربائية ليست كافية لأولئك الذين يريدون. للجهاز من الأسلاك المفتوحة، والآن تنتج الكثير من المنتجات الجميلة في نمط الرجعية، مغطاة العزل ممتازة. وستحتاج الشركة إلى قاطع الدائرة. وهنا تسلسل تركيبها وسوف نتحدث.

لنفترض أننا قد حصلت بالفعل على مفتاح لفتح الأسلاك. هو في المصنع التجمع، والمفتاح هو واحد. سنقوم بتثبيت وربط جديد ضوء التبديل العلوية في التسلسل التالي:

باستخدام مفك براغي مشقوق، بريكوفيريفام بلطف وإزالة المفتاح، ثم إزالة الغطاء الواقي والزخرفية.
نحن قطع آلية العمل.
وقد تفكيكها. في أيدي ظلت فقط لوحة من بودروزيتنيك. لديها ثقوب لتثبيت على الجدار.
تطبيق لوحة إلى موقع التثبيت، فقط في حالة نحتفل النقاط وخط الحافة العليا. دعونا تحقق من أنها أفقية بشكل واضح. لا ننسى أن جميع التفاصيل التالية سوف تعلق على جونكيت. إذا كان منحرف، ثم كل ما تبقى ستدخل في السهوب.
نحن ربط محاذاة أفقيا منصة بودروزيتنيك مسامير الزنك. لارتكاب الأخطاء حتى بضعة ملليمترات لا يستحق كل هذا العناء – الخشب “لا يحب” الثقوب الموجودة في مكان قريب.
نحن قطع الأسلاك مع أقصى قدر من الدقة وفقا لنوع من الاتصالات. ومن المرغوب فيه أنه بعد كل عمليات الفائض، لا يوجد سلك تحت غطاء الزخرفية.
نحن ربط آلية إلى الأسلاك، بعد نصائح من وسم و وفقا للون من الأسلاك.
نحن التحقق من جودة الاتصال التي تم إنشاؤها مع مفك البراغي المتعدد أو اختبار كهربائي أكثر تعقيدا.
هل كل شيء على ما يرام؟ نحن المسمار الآلية.
وضعنا الغطاء على مكانها الصحيح، المفاجئة المفتاح.

هذا يكمل عملية التثبيت.

تركيب واتصال التبديل مغلق في الصور

عملية بسيطة على الاطلاق. تفكيكها – تثبيت بشكل صحيح ومتصلة – التي تم جمعها.

مكونات الحد الأدنى، المكسرات إضافية بعد التجمع بالتأكيد لن يكون. فمن المستحيل الحصول على الخلط إذا كنت تعرف مقدما ما ينطوي عليه ما. كل شيء حرفيا للتحقق من نقاط القوة الخاصة بك كما كهربائي مبتدئ. الشيء الرئيسي هو عدم نسيان قواعد السلامة، وإلا فإن قوة التيار سوف تحقق لك للقوة.

لا يسمح بالنسخ إلا عند استخدام رابط نشط لهذا الموقع.

كيفية تثبيت مفتاح الضوء

هذه المقالة حول كيفية تثبيت مفتاح ضوء. بشكل عام، يتم استخدام مفاتيح الضوء للسيطرة على الإضاءة الكهربائية في المباني السكنية والتجارية. في معظم هذه الحالات، يتم تثبيت مفاتيح الضوء على جدار في موقع معين في الغرفة، وارتفاع التي يتم تثبيتها، أو شكل مفاتيح، تختلف اعتمادا على الرغبة.

ضوء التبديل – لديها أنواع كثيرة: واحدة ومتعددة، داخلية وخارجية. يجب أن يتم تركيب مفتاح الضوء من قبل شخص لديه خبرة في العمل مع الكهرباء.

المياه الباردة فترة التحقق متر

لتثبيت مفتاح، يلزمك إجراء ما يلي …

كيفية تثبيت مفتاح الضوء

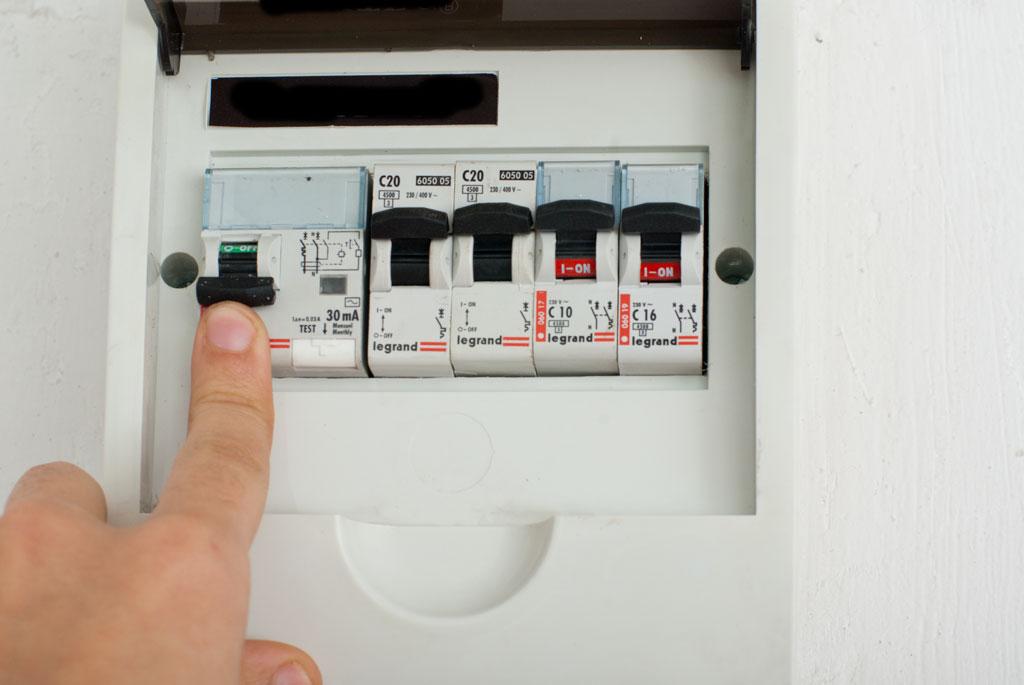

أول شيء عليك القيام به هو إيقاف التبديل. بعض الناس يعتقدون أنه من الآمن لإيقاف مجرد العداد الذي قمت بتثبيت التبديل، ولكن نحن نوصي بشدة أن مفتاح الطاقة الرئيسي هو خارج.

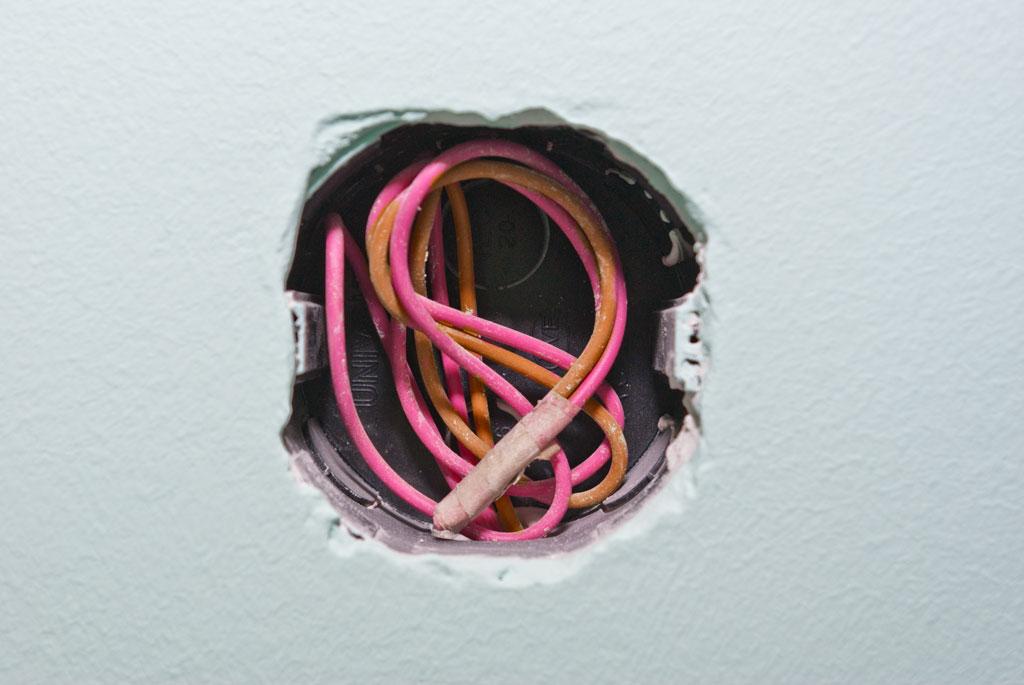

بعد ذلك، استخدم اختبار الجهد على كل سلك للتأكد من عدم وجود الكهرباء وكل شيء آمن. ونحن نؤكد أنه من الأفضل للتحقق عدة مرات، قبل لمس الأسلاك الكهربائية.

الأسلاك الكهربائية

الخطوة التالية من المشروع، تحتاج إلى إزالة الطلاء، والحطام أو الأوساخ من مربع، وذلك باستخدام كماشة. تأكد من عدم وجود أي حطام أو مواد زائدة في المكان تحت المفتاح. هذه العملية مهمة، وخاصة إذا كنت تتعامل مع منزل بنيت حديثا أو غرفة مطلية.

ومع ذلك، حتى لو قمت باستبدال المفتاح القديم، تحتاج إلى التأكد من أن مفتاح الضوء الكهربائي الجديد مثبت ومحاذاة بشكل صحيح.

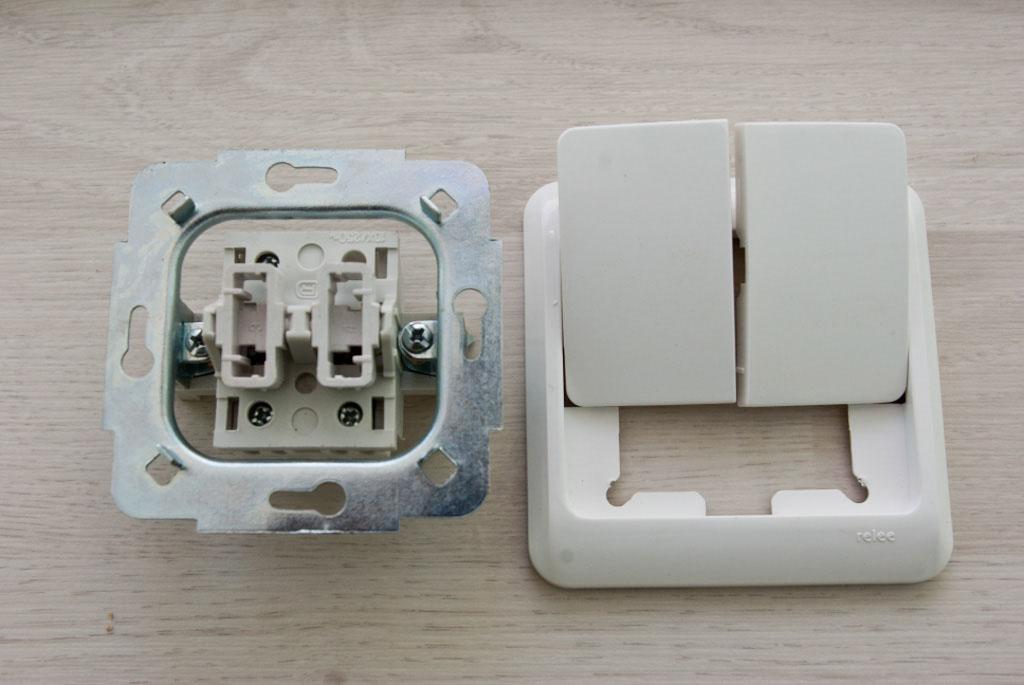

بعد أن قمت بشراء مفتاح الضوء، يجب فتحه باستخدام مفك براغي. هذه العملية مهمة، كما يمكنك توصيل الأسلاك الكهربائية إلى داخل التبديل.

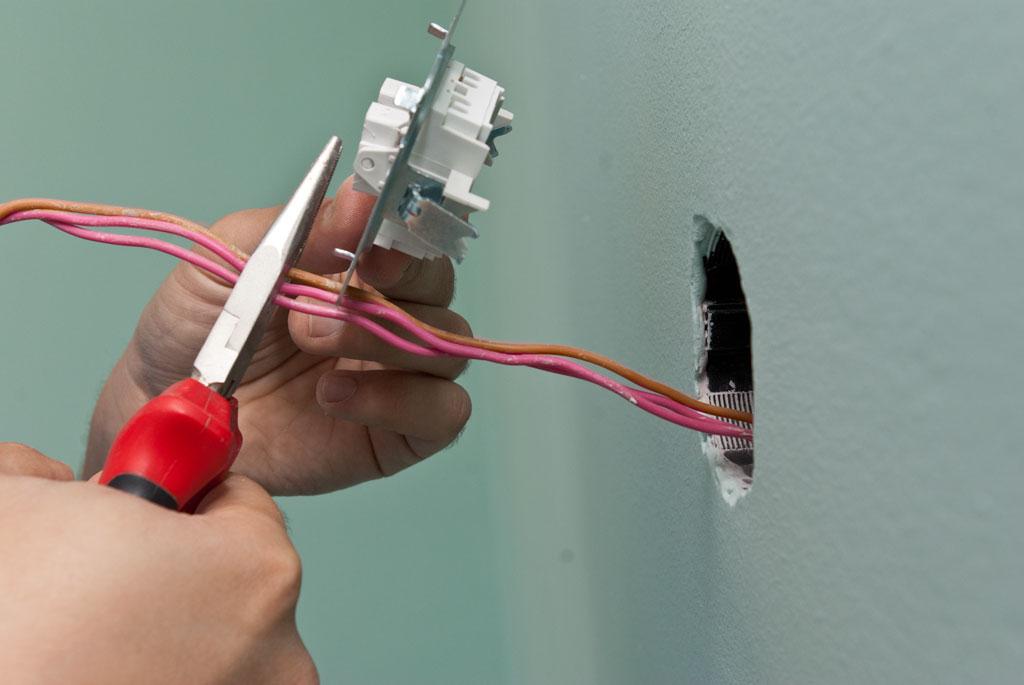

الخطوة التالية من المشروع، بعد أن فتحنا مفتاح الضوء، تحتاج إلى البدء في توصيل التبديل. استخدام كماشة لقطع الأسلاك الزائدة حوالي 15 سم من الجدار.

وينبغي أن يكون هذا الطول كافيا لربط التبديل، وأنها أكثر ملاءمة للعمل. تذكر أنه ليس من الضروري ترك الأسلاك طويلة، في المستقبل أنها لا يمكن أن ندخل في مربع التبديل.

بعد أن تأكدنا من أن الأسلاك تقصير إلى طول مناسب، والاستمرار في الانتقال إلى الخطوة التالية. استخدام كماشة لإزالة حوالي 2.5 سم من العزل من الأسلاك. تذكر، من أجل تجنب لمس الأسلاك العارية، لا إزالة الشطب أكثر من طول المحدد.

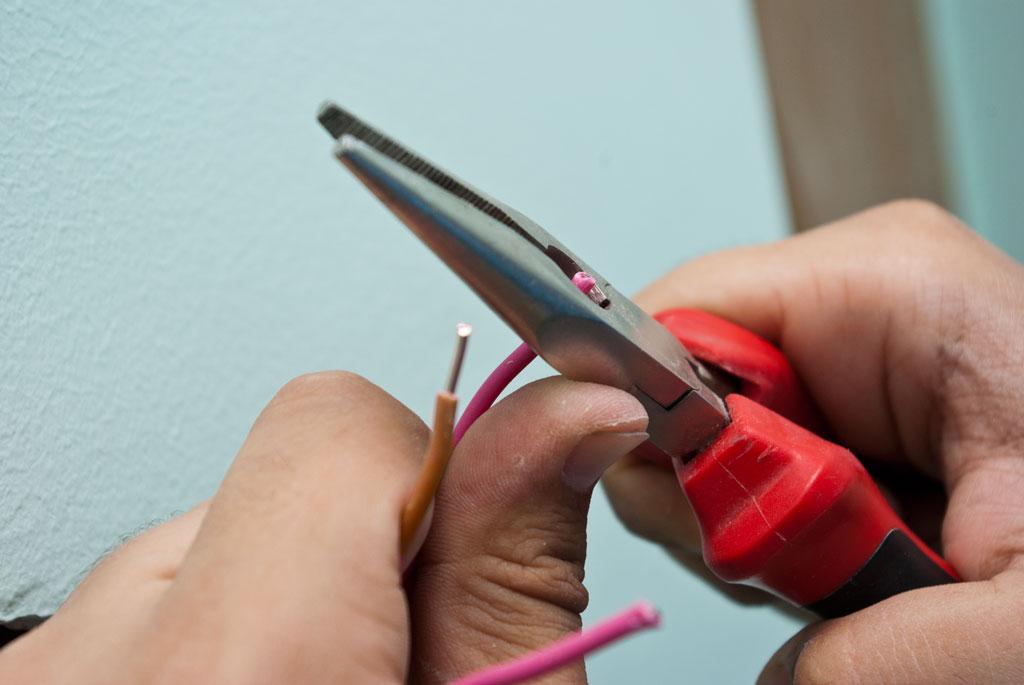

نحن تنظيف الأسلاك للاتصال

كيفية توصيل مفتاح الضوء

استخدام كماشة لثني نهاية الأسلاك في شكل L (اعتمادا على المرفق إلى محطات التبديل).

لا ننسى الأسلاك الصحيح. ومن المعتاد استخدام الألوان الأسلاك التالية:

الأبيض أو البني – المرحلة؛
أزرق أو أسود – صفر؛
الأصفر والأخضر والأصفر والأخضر – الأرض؛

نحن ربط الأسلاك إلى التبديل

والقاعدة العامة: أخف الأسلاك هي المرحلة (الأبيض والأبيض والبني والبني).

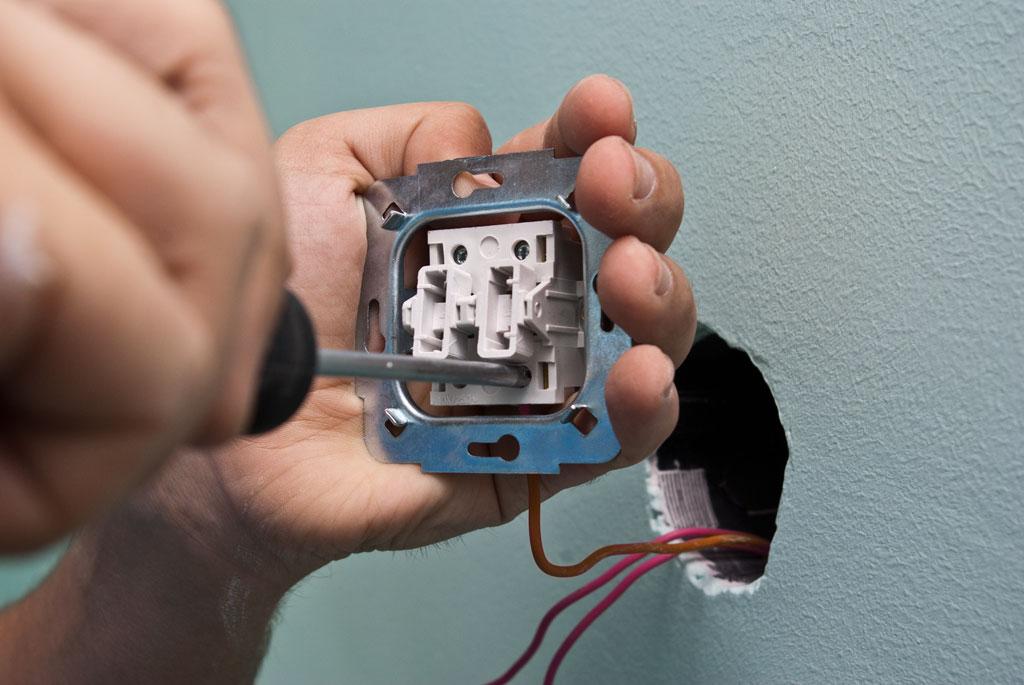

استخدم مفك براغي لتثبيت البراغي التي تثبت الأسلاك في المفتاح.

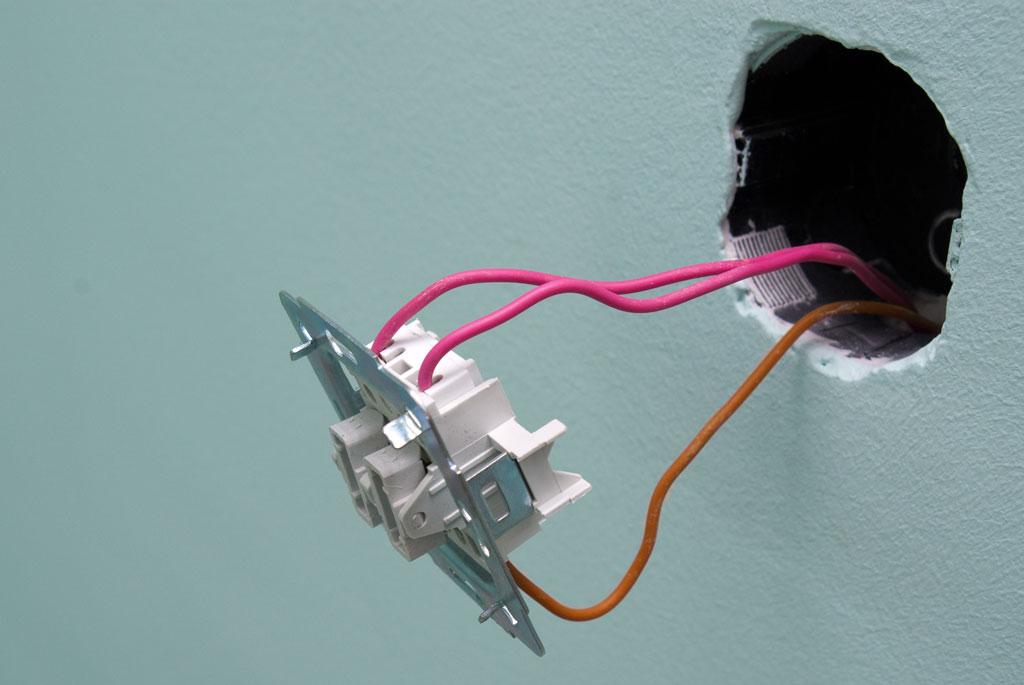

نحن ربط الأسلاك إلى التبديل

بعد الانتهاء من توصيل مفتاح الضوء, فمن الأفضل أن تحقق مرة أخرى ما إذا كانت جميع الأسلاك في مكان ومضمونة بحزم. في هذه المرحلة يجب أن تحصل على الصورة التالية:

يتم ثمل الأسلاك إلى التبديل

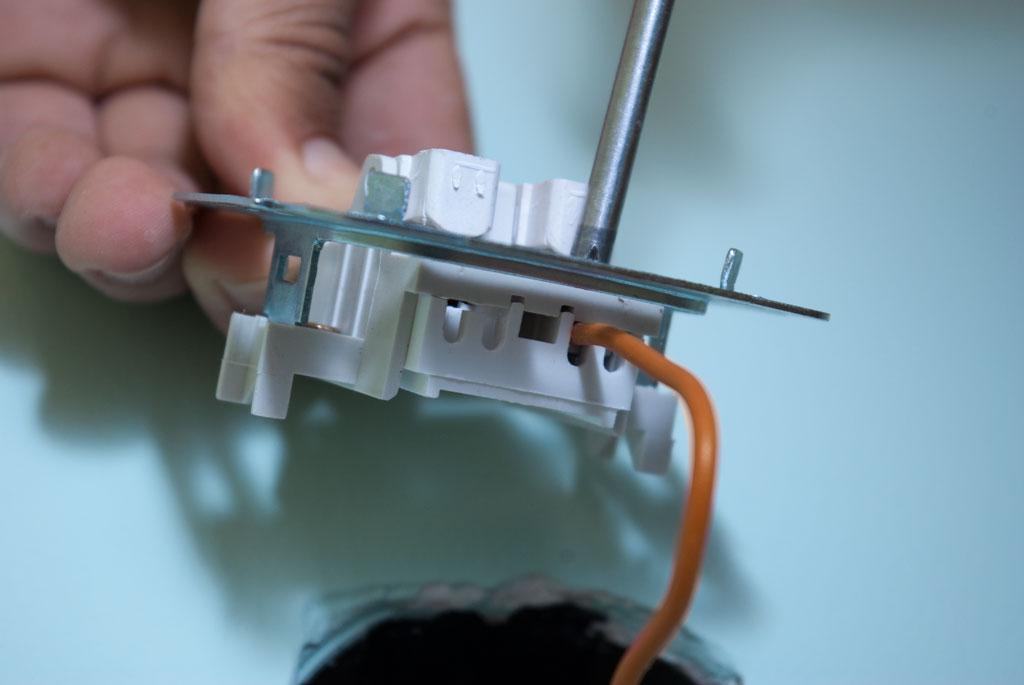

بعد توصيل جميع الأسلاك إلى التبديل والتحقق من موثوقيتها، بعناية إدراج الأسلاك في مربع التبديل. ثم أدخل التبديل وإذا كان كل شيء يقع في مكان، وتأمين ذلك مع مسامير.

تثبيت الجسم التبديل في حفرة

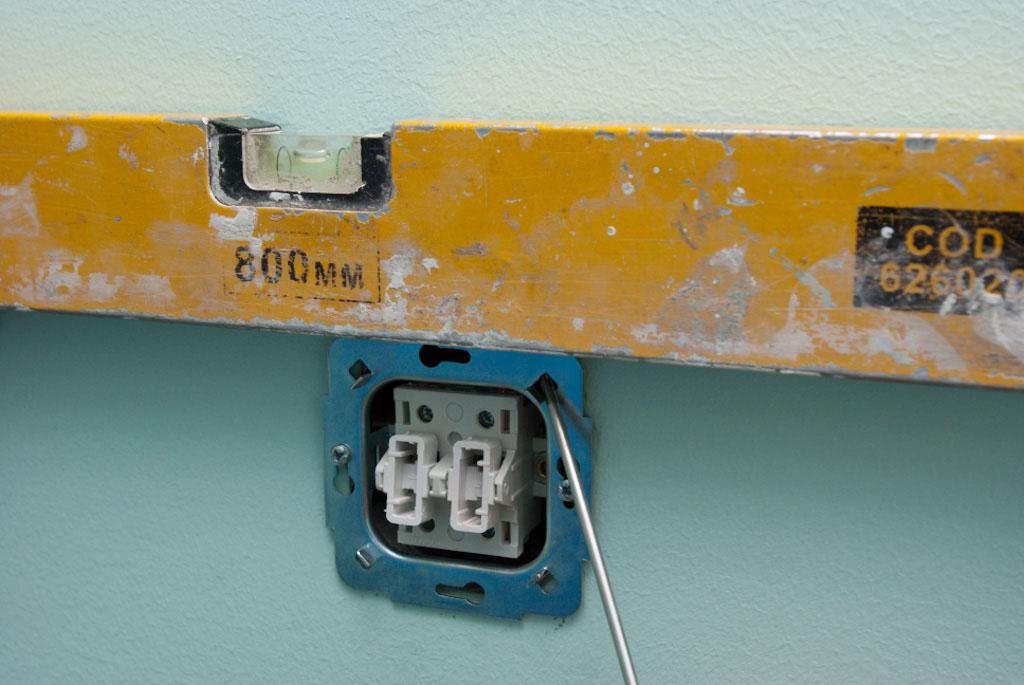

لمحاذاة مفتاح الضوء، يمكنك استخدام مستوى الليزر، ولكن يمكنك استخدام مستوى ثابت. وهذا سيجعل العملية أكثر صعوبة قليلا، وخاصة بالنسبة للمبتدئين. بعد مستوى التبديل، وأخيرا تشديد مسامير.

اضبط مفتاح التبديل

الخطوة التالية بعد تثبيت مفتاح الضوء في المربع، تعيين أزرار التبديل. وهو ما يكفي لإرفاق زر والضغط قليلا، بحيث جلس في الأخاديد لها.

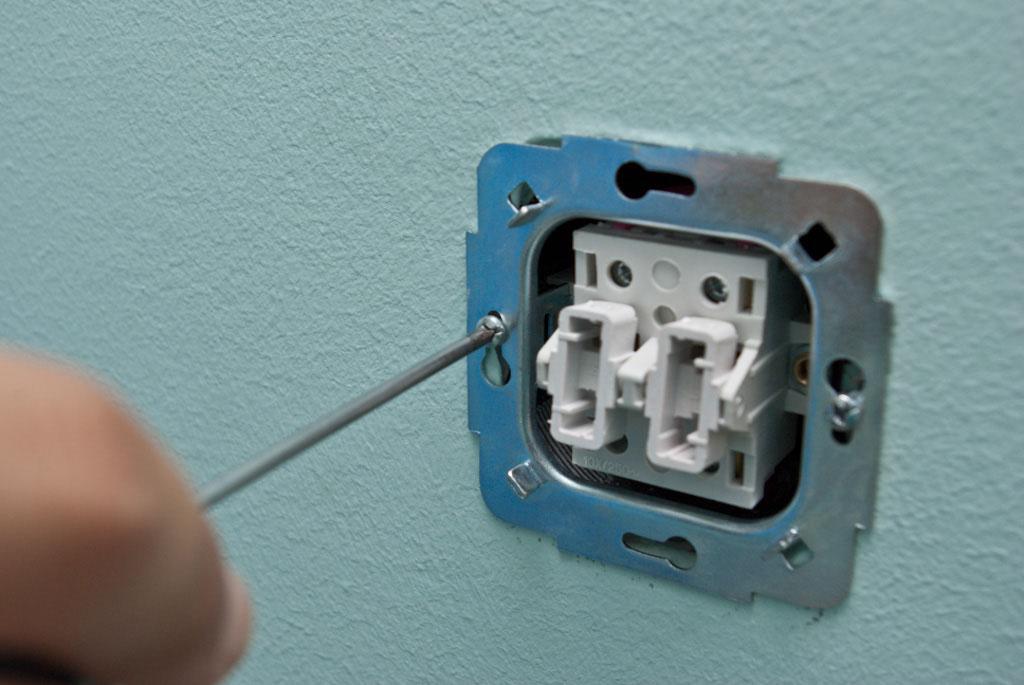

نحن المسمار قاعدة التبديل إلى الجدار

هذه العملية ليست معقدة، وإلى جانب ذلك، فإنها تمثل واحدة من الخطوات النهائية للعملية.

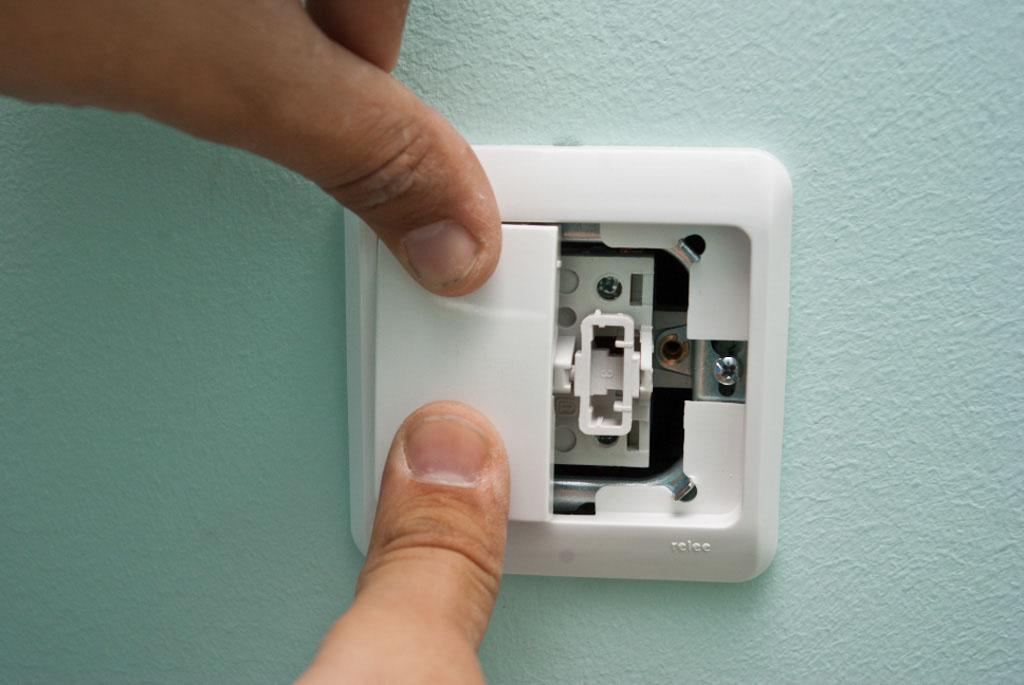

نحن تثبيت أزرار التبديل

إذا كنت قد أكملت الاتصال وتركيب التبديل، انتقل إلى التبديل وتشغيل الضوء المشترك.

الخطوة الأخيرة هي تشغيل الضوء، وذلك باستخدام مفتاح ضوء مثبت جديد للتحقق مما إذا كان العمل الشاق قد دفع. إذا كان الضوء يضيء دون تدخل – وهذا يعني أنك فعلت كل شيء الحق.

مفتاح الضوء مثبتة

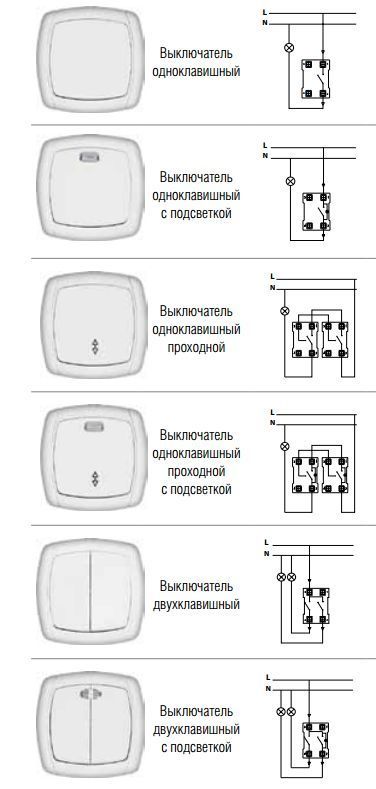

مخططات الدوائر لتوصيل مفتاح الضوء

في الصورة يمكنك أن ترى كيفية توصيل الضوء الكهربائي التبديل: على زر واحد، زرين وهلم جرا.

مخططات الدوائر لتوصيل مفتاح الضوء

شكرا لقراءة مقالنا عن, كيفية توصيل وتثبيت مفتاح الضوء، ونحن نوصي بأن تقرأ لدينا مقالات أخرى.
