20W ليد أضواء

تسليم جميع أنحاء روسيا

الخصائص التقنية الرئيسية:

الصمام الأضواء 20W – التناظرية مصباح الهالوجين 100W

تدفق مضيئة: 1500 لم

درجة حرارة اللون: 5000K

زاوية التشتت: 120 غرام

امدادات الطاقة: 220 فولت

درجة الحماية: إب 65

معامل التموج: ≤ 5٪

المصابيح: إبيستار البوليفيين

لون الحالة: رمادي

خدمة الحياة: 50،000 ساعة

بلد المنشأ: الصين

أين هو 20W ليد ضوء الشارع:

وتستخدم هذه السلطة للإضاءة الزخرفية والمحلية من الأسطح ليست كبيرة، وهي:

إضاءة الواجهة
الإضاءة لافتة إعلانية
الإضاءة الأراضي ليست كبيرة
استخدام في الإضاءة المنزلية (كوخ، المرآب، الخ)

ارتفاع التثبيت الأمثل:

ولأقصى قدر من الإضاءة الفعالة، يوصى بتركيب مصباح ليد بقدرة 20 وات على ارتفاع لا يزيد عن 3 أمتار.

تحتاج إلى معرفة للتثبيت والاتصال:

1. لتركيب على السكن من كشاف، يتم توفير قوس قابل للتعديل. اعتمادا على موقع التثبيت، يتم التحكم في اتجاه توهج الأضواء عن طريق تخفيف البراغي من قوس وإمالة ذلك. كما يوفر العديد من الفتحات التي من خلالها يتم إصلاح جهاز العرض مع البراغي إلى سطح التركيب.

2. من السهل توصيل جهاز العرض إلى شبكة 220V يتم توفيرها من إخراج الأسلاك على السكن مصباح. اعتمادا على الشركة المصنعة وأماكن الاستخدام، يتم إنتاج أجهزة العرض مع سلك على الأرض وبدونه (عادة الأصفر / الأخضر).

إذا كان سلك الأرض موجود، ولكن ليس من الضروري، ببساطة قطع عليه وعزله. يتم توصيل المرحلتين المتبقيتين من الأسلاك والصفر كمعيار لشبكة 220 فولت.

أي مهارات خاصة للاتصال وتثبيت ليد الأضواء 20W غير مطلوب.

تحذير! كل العمل على تركيب وتوصيل الإنارة هو أن يتم بقوة مع إعاقة إمدادات الطاقة!

مخطط ليد الأضواء 20W

الأضواء الكاشفة ليد كما يضيء 10، 20، 30، 50 و 100 واط

حاليا، أضواء ليد من قبل جميع الخصائص متفوقة على غيرها من الإنارة بسبب الاقتصاد والسطوع. الأضواء الكاشفة ليد، على سبيل المثال، هي الخيار الأكثر فائدة لإنارة الشوارع. السوق يوفر مجموعة واسعة من القدرات، وهو زائد المطلق، ولكن أيضا يعقد الخيار. في كثير من الأحيان السؤال الذي يطرح نفسه – كيف يمكن ليد الأضواء السلطة 10، 20، 30، 50 أو 100 W؟

جوهر القضية ليست في نوعية الإضاءة، ولكن مباشرة في السلطة. وهذا هو، كم سطوع يكفي لإلقاء الضوء على منطقة معينة من الموقع.

الصمام الاضواء 10w كيف يضيء؟

للإجابة على هذا السؤال، دعونا أولا تقديم كل هذا في الأرقام، لذلك سيكون من الأسهل أن نفهم ما مجال الأضواء ليد من قوة مختلفة يمكن أن تضيء.

كل غرفة لديها كمية الموصى بها من الإضاءة، والتي توفر الراحة فيها. يتم قياس هذه القيمة في لوكس. كما تعلمون، كل الإنارة لديها تدفق مضيئة الخاصة بها، والتي تقاس في شمعة، على سبيل المثال، 800 لم ديه 10 واط ليد الأضواء من فيرون. التجويف هو الكمية التي تميز كمية الضوء المنبعث. وهذا هو، فإنه يحدد سطوع الإنارة. بين المؤشرين هناك علاقة معينة.

لضمان إضاءة الشوارع مريحة في الليل، والأمثل ضوء يجب أن يكون 10 لوكس. وهكذا، للحصول على هذه لوكس 10، تحتاج إلى تقسيم سطوع الثنائيات الباعثة للضوء في منطقة مضيئة، والتي يتم تحديدها بسهولة عن طريق تقسيم شمعة في الكماليات. وهذا هو، 800 شمعة تقسيم 10 لوكس، نحصل على 80 متر مربع. وبالتالي، فإن ليد الأضواء 10 W يمكن أن توفر إضاءة المنطقة المحسوبة، بينما في الشارع سيكون مريح.

لإلقاء الضوء على مثل هذه المنطقة، يتم تعليق المصباح، كقاعدة عامة، على ارتفاع معين. معظم النماذج لديها زاوية فتح شعاع من 120 درجة، مما يعني أنه في هذه المسافة شكل بقعة ضوء كروية. منطقة هذا الضوء بقعة سيكون لدينا مضيئة منطقة مؤامرة:

رسم الرمال للأطفال

من هنا يمكنك حساب المعلمة حجم R، والتي يمكن أن تكون إما الارتفاع الذي يجب أن يتم تعليق الجهاز للإضاءة، أو المسافة من مصدر الضوء إلى النقطة في الإقليم حيث سطوع سيكون 10 لوكس. في حالتنا، R = 5.04 م.

استنادا إلى الصيغ، يمكنك بسهولة حساب ما يمكن أن تضيء الأضواء ليد مع كل قوة.

الصمام الأضواء 20w كيف يضيء؟

لضوء ليد مع تدفق الضوء من 1600 لم، المنطقة المثلى من منطقة مضيئة 160 متر مربع. الارتفاع الأمثل للتعليق هو تقريبا 7.13 م.

الصمام الأضواء 30w كيف يضيء؟

لأضواء ليد تصنيفها في 30 واط، والمنطقة المثلى للمنطقة مضيئة 240-300 م². الارتفاع الأمثل للتعليق هو تقريبا 8.7-9.7 م.

ليد الأضواء 50w كيف يضيء؟

لضوء ليد مع قوة 50 واط، المنطقة المثلى للمنطقة مضيئة 400-500 م. الارتفاع الأمثل للتعليق هو تقريبا 11.3-12.6 م.

ليد الأضواء 100w كيف يضيء؟

لضوء ليد مع قوة 100 واط، المنطقة المثلى من منطقة مضيئة 800-1000 م². الارتفاع الأمثل للتعليق هو تقريبا 16-17،8 م.

معماري (0)
أرض (4)
لحمامات السباحة والنوافير (5)
(3)
أجزاء معلقة (4)
كشافات (3)
حديقة وحديقة (5)

سب 52.13330.2016 الإضاءة الطبيعية والاصطناعية (نسخة محدثة من سنيب 23-05-95)

سب 52.13330.2011 الإضاءة الطبيعية والاصطناعية (نسخة محدثة من سنيب 23-05-95)

غوست R 54944-2012 المباني والهياكل. طرق قياس الإضاءة

أسفل محول مع 220 إلى 12 فولت

عنوان جميع الأسئلة:

التمنيات أو ملاحظات.
أخطاء أو معلومات غير صحيحة.
الإعلان على الموقع.

SamElektrik.ru

ليد الأضواء R + C، 20 فولت. وسيتم مناقشة حول هذه ديفايسا في هذه المادة.

تتناول هذه المقالة تصميم أنواع مختلفة من الأضواء الكاشفة ليد في الشوارع (أو المصابيح والفوانيس)، نظرا إلى العديد من الصور الفوتوغرافية. للممارسين والتقنيين، وعلى الفور إعطاء رابط لمقال آخر – كيفية إصلاح الأضواء ليد بيدي.

هنا هو رابط لمقالاتي الأخرى حول موضوع الإضاءة ليد، أوصي للمراجعة.

ما هو ليد الأضواء

هذا هو جهاز بسيط جدا للمستخدم النهائي. وتتحقق البساطة بسبب حقيقة أن تقنيات التكنولوجيا الفائقة تستخدم في إنتاج مكونات كشاف، والتي قبل عشر سنوات فقط كانوا يكتبون فقط في المجلات العلمية.

مرة واحدة، في مرحلة الطفولة البعيدة، اشتريت ليد أحمر في كولترانسبورتوفاروف لمدة 40 سنتا. كنت متحسنا من دائرة الراديو بأكملها …

في كشاف – عنصرين: الصمام والسائق. الجهد 220V يذهب إلى إدخال السائق، ومن ذلك إلى إمدادات الطاقة ليد. هذا هو إذا قصيرة جدا ومبسطة.

إضاءة 20 وات صورة. يتم تثبيته تحت قناع المدخل، الذي يذهب إلى حديقة محددة، سانت بطرسبرغ.

لذلك، كيف يتم ترتيب الأضواء ليد؟ دعونا ننظر كل جزء في التفاصيل، على طول الطريق سأعطي الصور والروابط.

المعلمة الرئيسية من العرض هو السلطة، وهو في الأساس 10، 20، 30، 50، 100 W. معلمة أخرى هي لون الوهج. أساسا على بيع لونين – أبيض بارد (هو أكثر إشراقا) والأبيض الدافئ (أكثر متعة للعيون). من خلال مقاومة الرطوبة – هناك نوع واحد – الشارع.

أضواء ليد (مصفوفة ليد)

وهناك متغيرات أخرى من الاسم هي مصفوفة ليد (غالبا ما يتم الخلط بينها وبين المصفوفات التي يتم فيها إنشاء “خطوط تشغيل”) أو رقاقة ليد أو مجموعة ليد أو وحدة نمطية. في اللغة الإنجليزية – الصمام رقاقة.

المصطلحات هنا ليست تسوية تماما، ولكن أستطيع أن أقول أن عبارة “وحدة ليد”، كقاعدة، يعني جهاز الباعثة للضوء على ليدس منفصلة، والتي يتم ملحوم على الركيزة واحدة الحرارة إجراء. في نهاية المقال سيكون هناك صورة.

مثل هذه المصفوفة، وكقاعدة عامة، ويتكون من عدة المصابيح (تصل إلى 100 قطعة) متصلة في سلسلة متوازية. المصابيح في المصفوفة مصنوعة من قبل تقنية خاصة، مما يجعل من الممكن الحصول على بلورات ذات خصائص متطابقة.

فاتورة بالوعة على سطح الطاولة في الحمام

الصمام وحدة (التجمع). ترى في الصفراء مربعين الصف الأفقي من نقاط من 10 جهاز كمبيوتر شخصى؟ هذه هي المصابيح.

ومن الجدير بالذكر أن المصابيح التقليدية لا يمكن أن تكون موازية في موازاة ذلك لأن لديهم دائما انتشار المعلمات. ونتيجة لذلك، سوف يسخن البعض، والبعض الآخر – حرق “بالكامل”، وسوف البناء كله يحرق بسرعة.

المصفوفة اثنين من النواتج للسلطة، زائد وناقص. لا يمكن الخلط بينهما. ومع ذلك، إذا كنت تخلط – لا شيء فظيع سيحدث – هناك ببساطة لن تكون خفيفة.

فمن المهم جدا لضمان تبديد الحرارة جيدة من مصفوفة الصمام، كتبت عن هذا في مقالاتي أكثر من مرة. ارتفاع درجة الحرارة من المصابيح فوق 50 درجة يقلل من حياة عملهم – سطوع يقلل مع مرور الوقت. فمن الممكن جدا أن نقول أن خدمة الحياة من رقاقة ليد تعتمد بشكل فريد على درجة حرارة التشغيل.

على سبيل المثال، جميع الشروط الأخرى متساوية، عمل اثنين من المصفوفات في درجة حرارة +10 و +50 سوف يسبب المصفوفة الثانية للتألق في 2 سنوات باهتة من أول واحد.

درجة حرارة المصفوفة تعتمد على عدة عوامل، وهنا هي:

وجود المبرد (بالوعة الحرارة، وإزالة الحرارة من جهاز العرض إلى البيئة)
إزالة الحرارة من التجمع (التثبيت الصحيح من خلال معجون الحراري، وتوفير الحد الأدنى من المقاومة الحرارية)
التشغيل الحالي، والتي يجب أن تتطابق مع الاسمية (الحالي يمكن تخفيض، مما أدى إلى زيادة خدمة الحياة، ولكن سطوع إسقاط)

يمكننا القول أن القيمة الحالية للرقاقة ليد يتم اختيارها لتسوية بين خدمة الحياة وسطوع.

وعادة ما يفهم هذا الاسم كمصدر للطاقة ليد رقاقة. ويمكن أن يكون أيضا العديد من الأسماء – سائق، وإمدادات الطاقة، المصدر الحالي وحتى مصدر الجهد.

ليد – سائق. قد تبدو شيئا من هذا القبيل. الشيء الرئيسي – في التركيز المعلمات على الانتاج الحالي مستقرة.

دعونا ندرس مهامها بمزيد من التفصيل.

مثل ليد التقليدية، يجب توفير وحدة ليد مع تيار مستقر. في أبسط حالة، يتم ذلك عن طريق اتصال سلسلة من المقاوم، الذي الجهد المطلوب يسقط بسبب التيار من خلال الصمام. ولكن هذا الأسلوب هو جيد الصمام الثنائي واحد أو عدة، متصلة في سلسلة، كما يتم تنفيذها في شرائط ليد. وهذا هو، يجب أن إمدادات الطاقة أولا وقبل كل تعطي تيار مستقر.

هذا هو الفرق الرئيسي بين السائق (المصدر الحالي لتوريد وحدات ليد) من محول (مصدر الجهد، لتشغيل شرائط ليد والعديد من الأجهزة الأخرى).

لفهم كل شيء تماما، وهنا هي الاختلافات بين مصادر التيار والجهد:

سائق (مصدر تيار مستقر):

المعلمة الرئيسية هي الانتاج الحالي (الجهد والطاقة هي الثانوية و “خدمة” للحفاظ على التيار المطلوب)
في أي تحميل (ضمن حدود معقولة) يبقى الانتاج الحالي مستقرة
الجهد في اختلاف الحمل يمكن أن تكون مختلفة، ويعتمد على مقاومة الحمل. هنا قانون أوم القديم هو مناسب جدا: U = I · R، حيث I = كونست.

المعلمة الرئيسية هي الناتج الجهد (الحالية والقوة هي الثانوية و “خدمة” للحفاظ على الجهد المطلوب)
في أي تحميل (ضمن حدود معقولة) يبقى الناتج الجهد مستقرة
التيار في تغيير الحمل يمكن أن تكون مختلفة، ويعتمد على مقاومة الحمل. هنا قانون أوم القديم هو مناسب جدا: I = U / R، حيث U = كونست.

لذا، إذا كنت في عرض متجر لتزويد وحدة الصمام وحدة وصفت الناتج الجهد 24 VDC، والانخراط بجرأة في مهاترات)

الجهاز من الأضواء ليد على الصورة

أدناه في الصورة سوف تظهر مرة أخرى جهاز ليد ليد الشارع العارض. بالنسبة لأولئك الذين فهموا بالفعل كل شيء – أعتبر بمثابة مكافأة لهذه المادة)

كشاف 10 W من المقالة حول فلودليت مع استشعار الحركة

الجهاز قيد النظر يتكون من جزأين: الضوء (الضوء) وجهاز استشعار الحركة.

عصارة الحمضيات الكهربائية

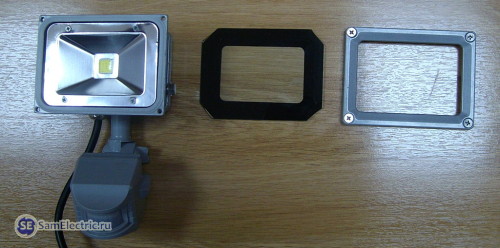

نحن تفكيك كشاف (استشعار الحركة – “بريبلودا” أدناه))

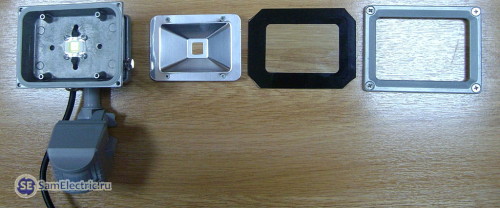

الجهاز من الأضواء ليد

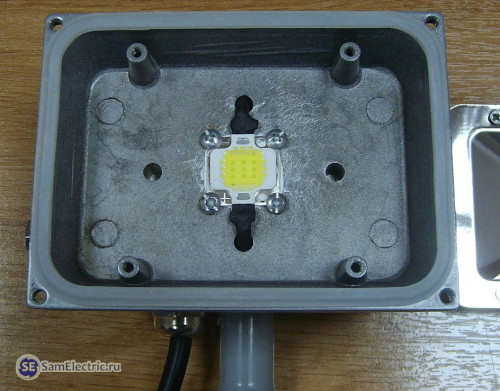

تثبيط مصفوفة الصمام الثنائي الباعث للضوء. قلب هذا الكشاف، من أجل ذلك يعمل كل شيء آخر.

الصمام الأضواء مصفوفة. إيلاء الاهتمام للصورة – وتشمل المصفوفة 9 النقاط المظلمة. هذه هي المصابيح واحد. أكثر سيكون في وقت لاحق.

يتم تثبيت مصفوفة ليد بطريقة تجعل جهاز العرض بمثابة بالوعة الحرارة. وفي الوقت نفسه، يستخدم الحراري الحراري إجراء لتحسين الحرارة نقل الحرارة.

مرة أخرى في كشاف هو سائق الصمام. في الواقع – المصدر الحالي (مصدر الطاقة) لمصدر ضوء ليد.

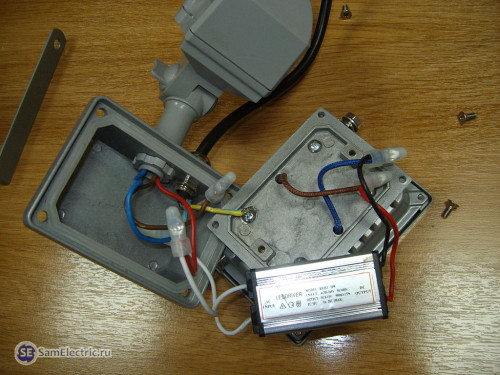

جهاز الضوء خلف

مدخلات وحدة امدادات الطاقة يتلقى الجهد من 220 فولت عبر تتابع استشعار الحركة، وعند الإخراج هناك ثابت القطب أحادي القطب من حوالي 10 فولت مع تيار مستقر. الجهد الأول قياسها مع الفولتميتر، ومختلف المصابيح يمكن أن تكون مختلفة، ولكن التيار لهذه الوحدة سوف تكون مستقرة، وهذا هو شرط ضروري لتشغيل أي المصابيح.

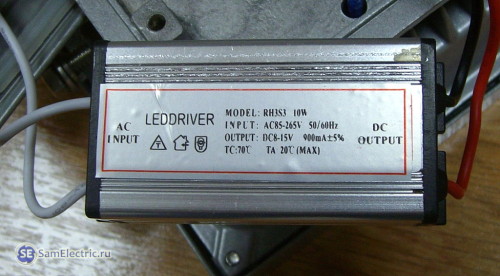

الصمام سائق ل السلطة الصمام مصفوفة

الجهد الناتج، كما يمكن أن ينظر إليه على الملصق للوحدة، يمكن أن تختلف من عامل 2 – من 8 إلى 15 V، ولكن الانتاج الحالي هو مستقر جدا – 900mA + -5٪.

كنت أرغب في تفكيك مصدر الطاقة، ولكن تم ملؤها مع تسرب، كما ينبغي أن يكون مع الالكترونيات الشارع:

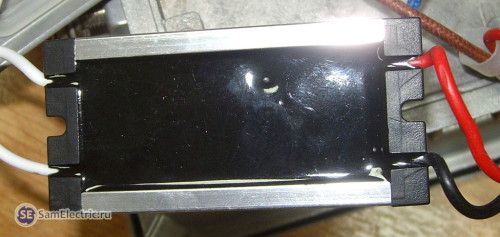

سائق ليد – المنظر الخلفي. اليسار – مدخل، يمين – الخروج

صورة من الضوء تفكيكها 10 W، والجهاز هو واضح للعيان.

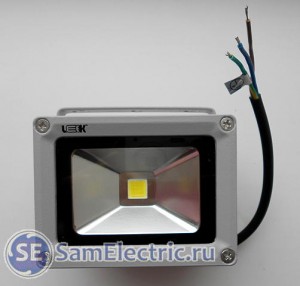

أضواء ليد ليك 10 W – منظر أمامي

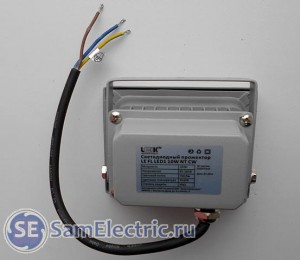

أضواء ليد ليك 10 W – منظر خلفي. المعلمات

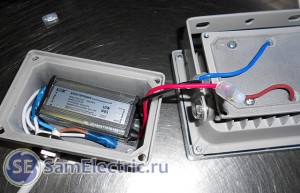

الصمام الأضواء ليك 10 W – تفكيك القضية

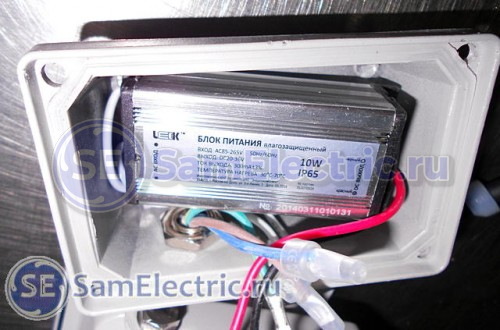

الصمام الأضواء ليك 10 W – امدادات الطاقة، كما انها سائق لتوريد مجموعة

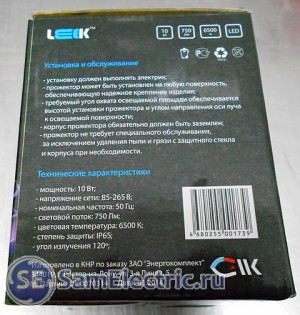

ليد الأضواء ليك 10 W – الوصف والإعدادات، والمعلومات على مربع

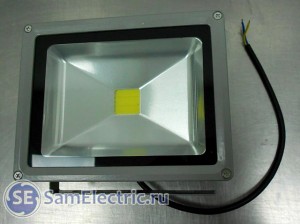

أضواء ليد R + C، 20 W

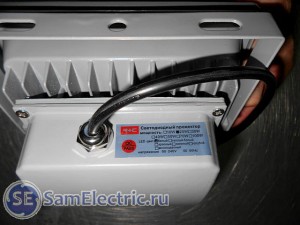

ليد الأضواء R + C، 20 فولت. لوحة مع المعلمات

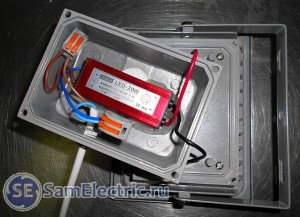

ليد الأضواء R + C، 20 فولت. التفكيك والاتصال

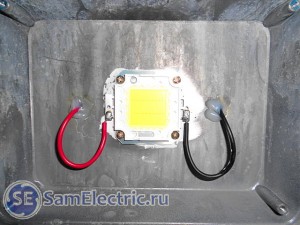

ليد الأضواء R + C، 20 فولت. الصمام مصفوفة 20 ث

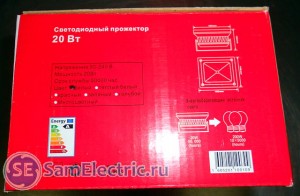

ليد الأضواء R + C، 20 فولت. مربع مع الوصف والمعلمات. لاحظ كيف ينظم المصنع انخفاض السطوع.

ليد الأضواء R + C، 20 فولت. مربع مع الوصف والمعلمات

الصور – ال التعريف، كشاف، المستكشف، 50، W

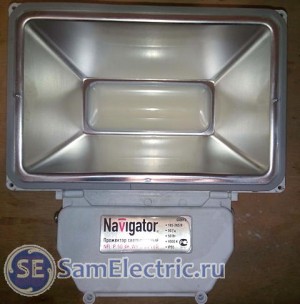

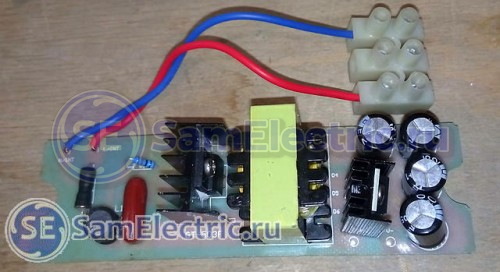

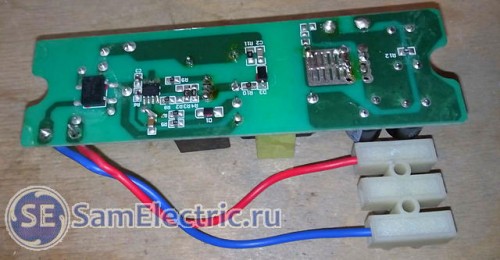

وأخيرا – جهاز عرض 50 واط المستكشف.

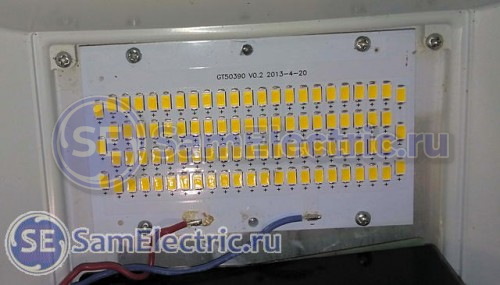

ليد الأضواء المستكشف، 50 فولت. منظر الجبهة مع الزجاج إزالة

الاهتمام – بدلا من المصفوفة، يتم استخدام لوحة مع منفصلة (واحد) المصابيح ملحومة على ذلك.

بطريقة ما، في فجر هذه الكشافات، حاولت استبدال اثنين من هذه الثنائيات في صفيف. لم يساعد – بعض حرق، والبعض الآخر أضاءت بشكل خافت جدا. لأن المعلمات يجب أن يكون بالضبط نفس!
